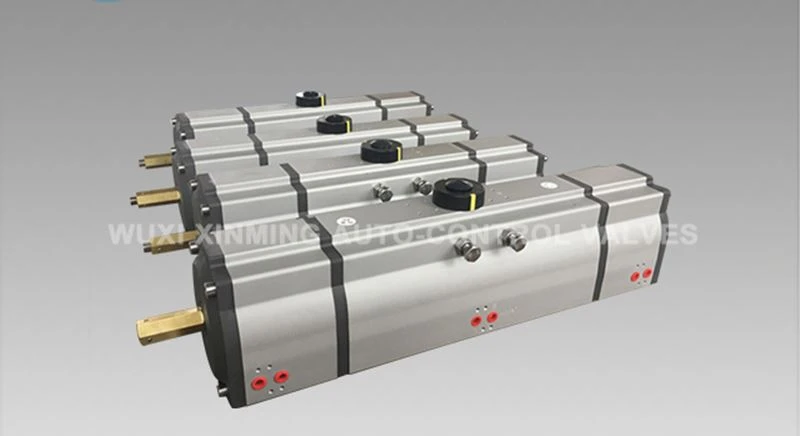

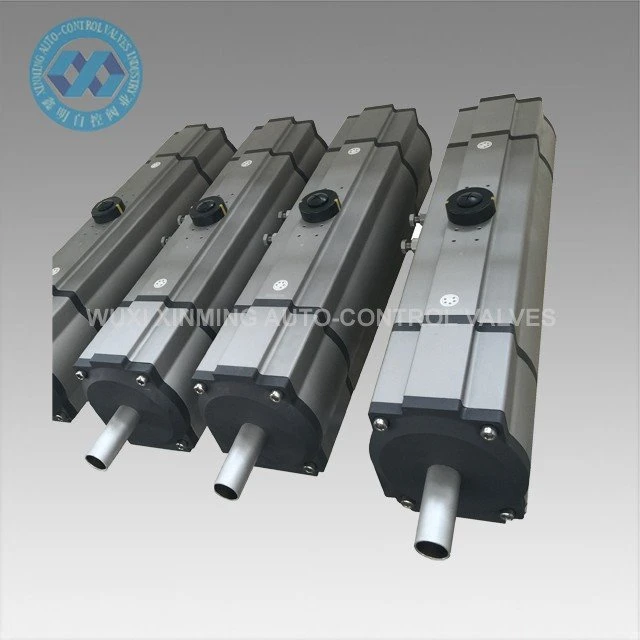

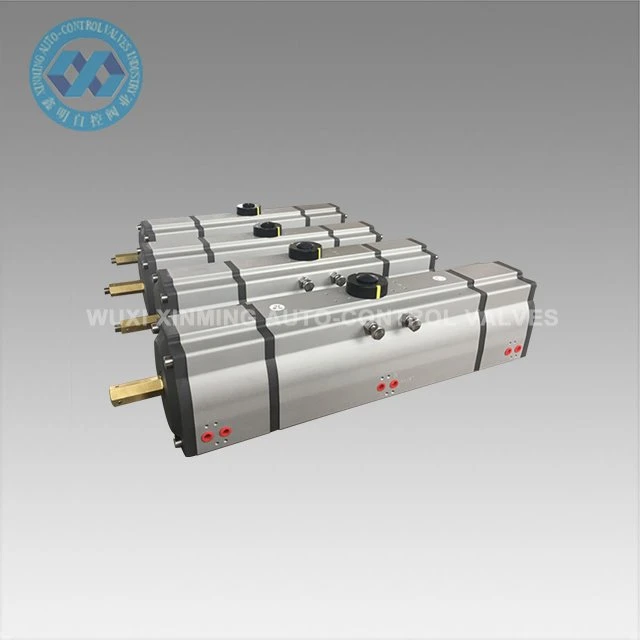

Představení výrobku
Třístupňový pneumatický pohon se používá k automatickému ovládání klapkových ventilů, kulových ventilů a strojů s rotačním pohybem. Přesné dvouřadé písty z hliníkové slitiny lité pod tlakem s tvrdou oxidační úpravou zlepšují přesnost úhlu otáčení a životnost. Tělo pohonu s tvrdou oxidací může účinně zabránit poškrábání.
Rychlé detaily
Název produktu: Třístupňový pneumatický pohon
Název značky: XM a OEM je také akceptován
Velikost pohonu: 32 mm-400 mm
Úhel otočení: 0 ° ~ 180 ° (± 5 °)
Rozsah pracovních teplot: -20 ℃ ~ +80 ℃ (standardní)
-40 ℃ ~ +80 ℃ (nízká teplota)
-15 ℃ ~ 150 ℃ (vysoká teplota)
Tlak přívodu vzduchu: 0,2 ~ 0,8 MPa, max. 10 MPa
Horní připojení: VDI/VDE3845 NAMUR
Spodní připojení: ISO 5211 a DIN3337
Materiál: slitina hliníku
Struktura: ozubnice a pastorek, duální hřebenové písty
Povrchová úprava těla pohonu: tvrdě eloxovaná nebo oxidace ponořením
Barva koncovky: černá šedá, černá, tmavě modrá, nebesky modrá, červená, oranžová, zelená atd.
Certifikace: CE, ATEX, SIL3, ISO9001: 2016
Technický parametr
XM TŘÍSTUPŇOVÁ PNEUMATICKÁ AKTUÁTOROVÁ TABULKA MOMENTU
Modelka | Vstupní tlak vzduchu (jednotka: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Výstupní moment tlaku vzduchu (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Možnost dodávky
Možnost dodávky: 10 000 jednotek za měsíc Pneumatický rotační pohon
Balení& dodávka
Detail balení: 1). samostatný karton s pěnovým obalem uvnitř
2). překližkové pouzdro pro námořní přepravu
3). Překližková paleta pro leteckou přepravu
Přístav odletu: Šanghaj, Čína
Dodací lhůta:
Množství (jednotky) | 1-500 | 501-10000 | ＞10001 |
Est. Čas (dny) | 15 | 30 | K jednání |
Výhoda
1) Všechny důležité náhradní díly by byly ošetřeny tvrdou anodizací, aby se do značné míry zvýšila pevnost, aby se zajistil dobrý výkon a životnost.
2) Všechny procesy jsou jednorázové tváření CNC, aby byla zajištěna přesnost procesu a životnost.
aplikace
Pneumatické hřebenové pohony lze aplikovat na různá hořlavá, korozivní, prašná, silná magnetická pole, záření, vibrace a koroze ve vnitřním nebo venkovním prostředí a jsou široce používány v elektrické energii, petrochemii, metalurgii, ropě, zemním plynu, městech, budovách , Odvodnění, chemikálie, rafinace ropy, těžba, elektrárny, metalurgie, stavebnictví, medicína, potraviny, zemní plyn, vědecký výzkum atd.
představení společnosti
Od roku 2007 zakládá společnost WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Vyrábíme hlavně pneumatický pohon, pneumatický kulový ventil, pneumatický klapkový ventil, pneumatický/elektrický regulační ventil atd.

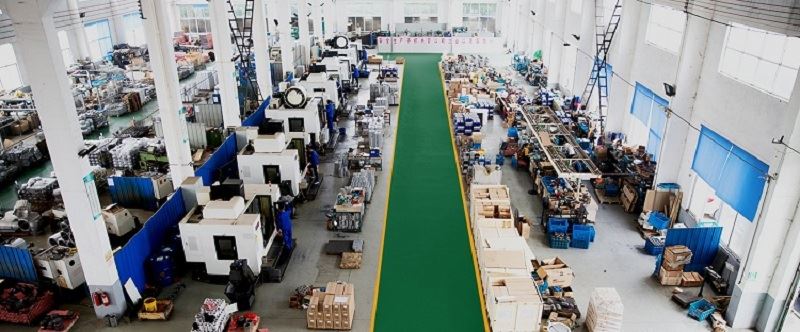

Naše společnost má moderní zařízení pro zpracování a sofistikované testovací zařízení. Mezi naše zařízení pro zpracování patří soustruhy, frézky, vyvrtávačky, hoblíky, vrtačky, CNC soustruhy, CNC obráběcí centra a další zařízení. Existuje celkem 30 sad, z toho 5 sad importovaných vertikálních obráběcích center a několik sad pokročilých CNC soustruhů.
