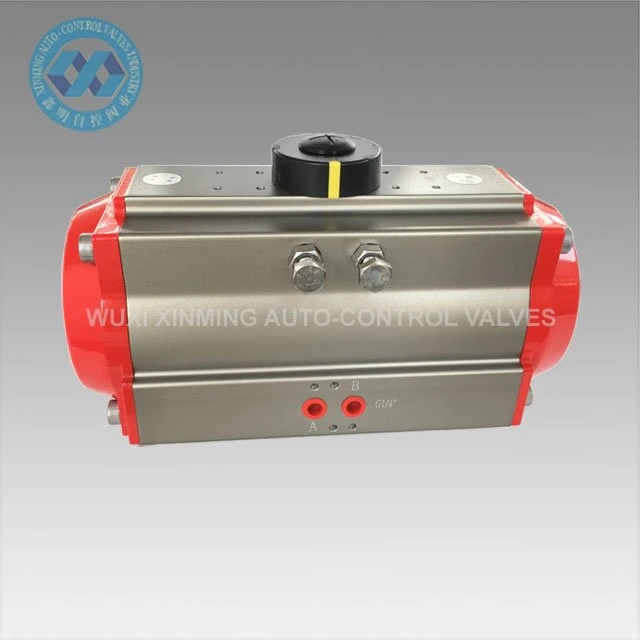

Pneumatický rotační pohon

Pneumatické rotační pohony využívají k výrobě provozní energie stlačený vzduch. Některé jsou určeny pro dálkové ovládání ventilů. Pneumatické otočné pohony jsou odolné, poskytují vysoké síly vzhledem ke své velikosti a lze je použít v nebezpečných prostředích....

Odeslat dotaz

Popis

Pneumatické rotační pohony využívají k výrobě provozní energie stlačený vzduch. Některé jsou určeny pro dálkové ovládání ventilů. Pneumatické rotační pohony jsou odolné, poskytují vysoké síly vzhledem ke své velikosti a lze je použít v nebezpečných prostředích.

Podrobnosti o produktu:

Název produktu	Pneumatický rotační pohon
Název značky	XM a OEM jsou také akceptovány
Velikost pohonu	32-400 mm
Rotační úhel	0 stupňů ~90 stupňů (±5 stupňů)
Rozsah pracovních teplot	-20 stupňů ~ +80 stupňů (standardní) -40 stupňů ~+80 stupňů (nízká teplota) -15 stupňů ~ 150 stupňů (vysoká teplota)
Tlak přívodu vzduchu	0,2~0,8 MPa, 10 MPa max
Horní připojení	VDI/VDE3845 NAMUR
Spodní připojení	ISO 5211 a DIN 3337
Materiál	Hliníková slitina
Struktura	hřeben a pastorek, dvojité hřebenové písty
Povrchová úprava těla pohonu	tvrdě-eloxované
Barva koncovky	černá, černá, tmavě modrá, nebesky modrá, červená, oranžová, zelená atd.
Osvědčení	CE, ATEX, SIL3, ISO9001:2016

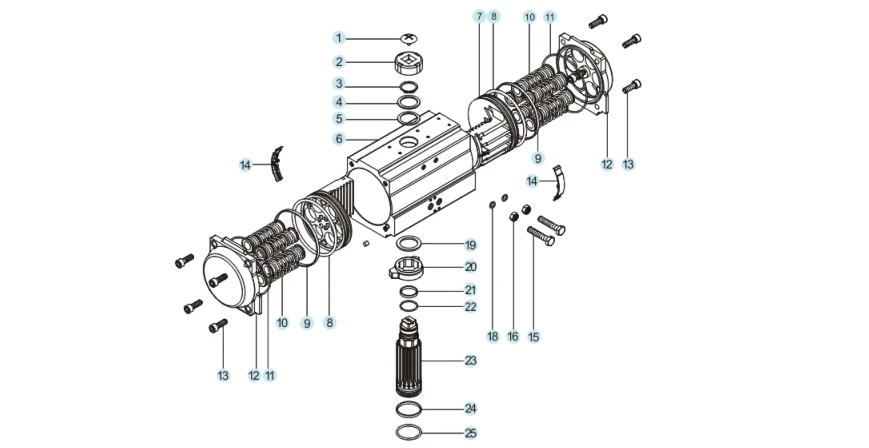

Náhradní díly a materiál:

product-869-448

ŽÁDNÝ.	Náhradní díl	Množství	Materiál	Antikorozní úprava	Volitelný materiál
1	Indikátorový šroub	1	Technický plast
2	Indikátor	1	Technický plast
3	Pojistný kroužek	1	Nerez
4	Podložka	1	Nerez
5	Vnější těsnění	1	Tetrafluor
6	Tělo válce	1	Hliníková slitina	Tvrdá oxidace atd.
7	Píst	2	Hliníková slitina	Tvrdá oxidace	Nerez
8	Pístní O kroužek	2	NBR		VITON/silikonová pryž
9	Ložisko pístu	2	Technický plast
10	Sestava pružiny	0-12	Pružinová ocel	Namáčecí barva
11	Koncový O kroužek	2	NBR		VITON/silikonová pryž
12	Koncový uzávěr	2	Hliníková slitina	Práškové lakování atd.
13	Koncový šroub	8	Nerez
14	Vedení pístu	2	Technický plast
15	Nastavitelný šroub	2	Nerez
16	Nastavitelná šroubová matice	2	Nerez
17	Nastavitelná rozpěrka šroubů	2	Nerez		Volitelný
18	Nastavitelný šroubovací O kroužek	2	NBR		VITON/silikonová pryž
19	Vnitřní těsnění	1	Technický plast
20	Vačka	1	Legovaná ocel
21	Horní ložisko hřídele	1	Technický plast
22	O kroužek horní hřídele	1	NBR		VITON/silikonová pryž
23	Pastorek	1	Legovaná ocel	Niklování / chromování	Nerez
24	Spodní ložisko hřídele	1	Technický plast
25	Spodní O kroužek hřídele	1	NBR		VITON/silikonová pryž

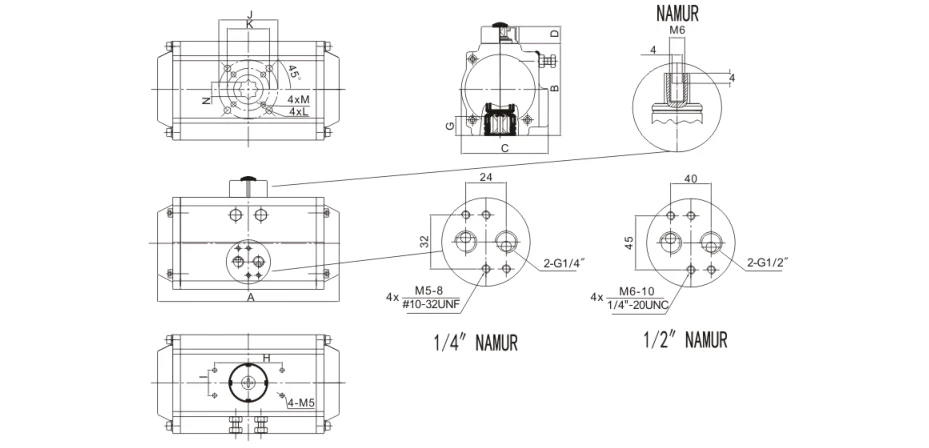

Dimenzní diagram:

product-929-448

Specifikace produktu:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Rozhraní-zdroje vzduchu
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Výhoda

1) Všechny důležité náhradní díly by byly ošetřeny tvrdou anodizací, aby se zvýšila jejich pevnost do značné míry, aby byl zajištěn dobrý výkon a životnost.

2) Všechny procesy jsou jednorázové-formování CNC, aby byla zajištěna přesnost procesu a životnost.

Aplikace

Pneumatické rotační pohony lze použít v různých hořlavých, korozivních, prašných, silných magnetických polích, záření, vibracích a korozi ve vnitřním nebo venkovním prostředí a jsou široce používány v elektroenergetice, petrochemii, hutnictví, ropě, zemním plynu, městech, budovách a dalších oblastech. Chemický průmysl, rafinace ropy, těžba, elektrárny, hutnictví, stavebnictví, lékařství, potravinářství, zemní plyn, vědecký výzkum atd.

Schopnost zásobování

Možnost dodávky: 10 000 jednotek za měsíc, Pneumatický rotační pohon

Balení a doručení

Detail balení:

1) Samostatný karton s pěnovým obalem uvnitř

2) Překližkové pouzdro pro námořní zásilku

3) Překližková paleta pro leteckou přepravu

Přístav odjezdu: Šanghaj, Čína

Dodací lhůta:

Množství (jednotky)	1-50	51-1000	1001-10000	＞10001
Odhad. čas (dny)	Zboží skladem	7	20	K vyjednávání

Naše služba

1) Horká linka 7x24 hodin

2) Přísná kontrola kvality

3) Dobrá kvalita za příznivou cenu

4) Vynikající po-servis

5) Online technická podpora

6) Rychlá dodací lhůta

O nás:

Wuxi Xinming Auto{0}}control Valves Co., Ltd. se specializuje na výrobu pneumatických pohonů řady XM a automatických regulačních ventilů s certifikací ISO9001, které jsou v souladu s normami ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Díky pokročilým schopnostem výzkumu a vývoje a výrobním zařízením slouží naše produkty různým průmyslovým odvětvím, včetně ropných a plynárenských, chemických a elektráren, a ztělesňují náš závazek „Technology First, Quality Excellence“ prostřednictvím inovativních řešení a spolehlivého výkonu.

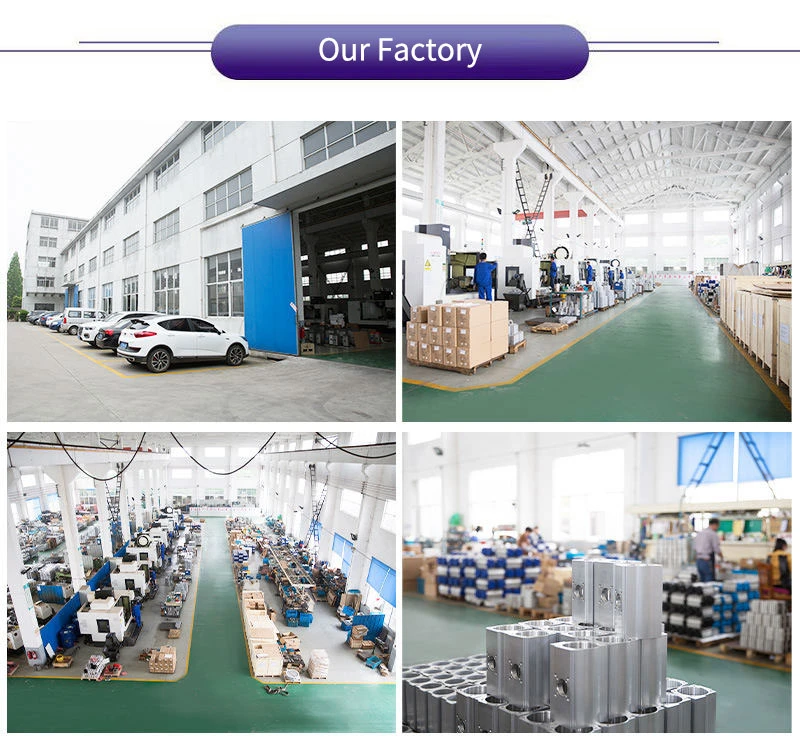

Our Factory
