Představení výrobku

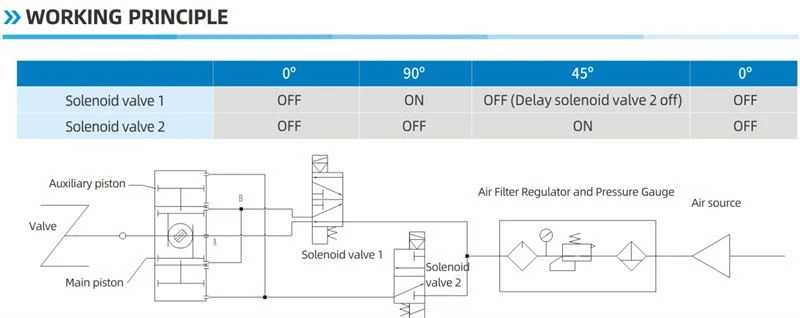

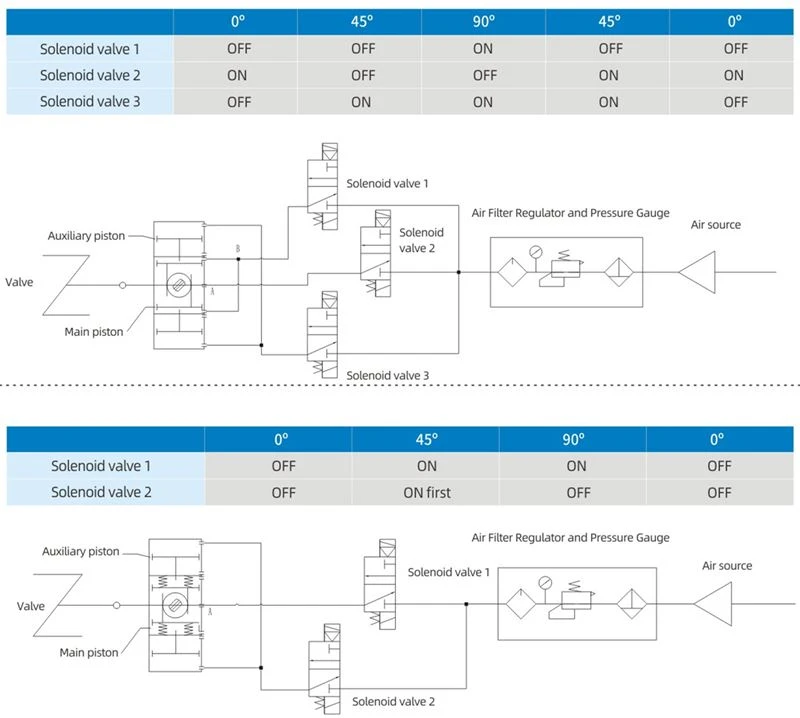

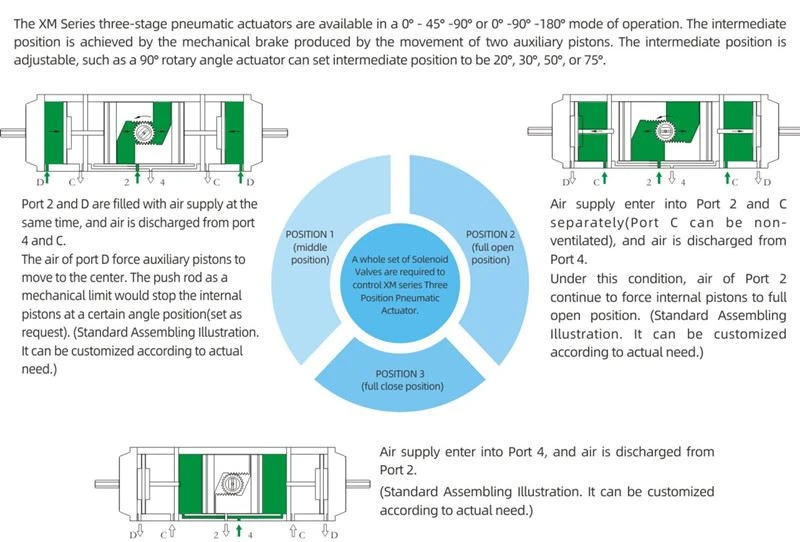

Třístupňové pneumatické pohony řady XM jsou k dispozici v režimu 0 stupňů - 45 stupňů -90 stupňů nebo 0 stupňů -90 stupňů -180 stupňů úkon. Mezipoloha je dosažena mechanickou brzdou vytvářenou pohybem dvou pomocných pístů. Mezipoloha je nastavitelná, například 90stupňový otočný ovladač může nastavit mezipolohu na 20 stupňů, 30 stupňů, 50 stupňů nebo 75 stupňů.
Rychlé podrobnosti

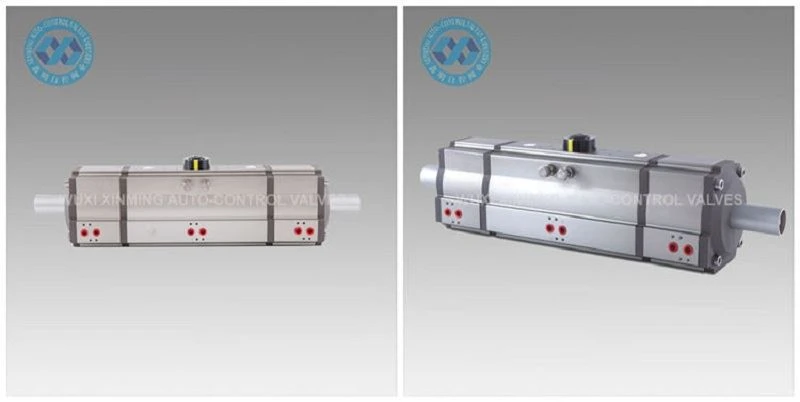

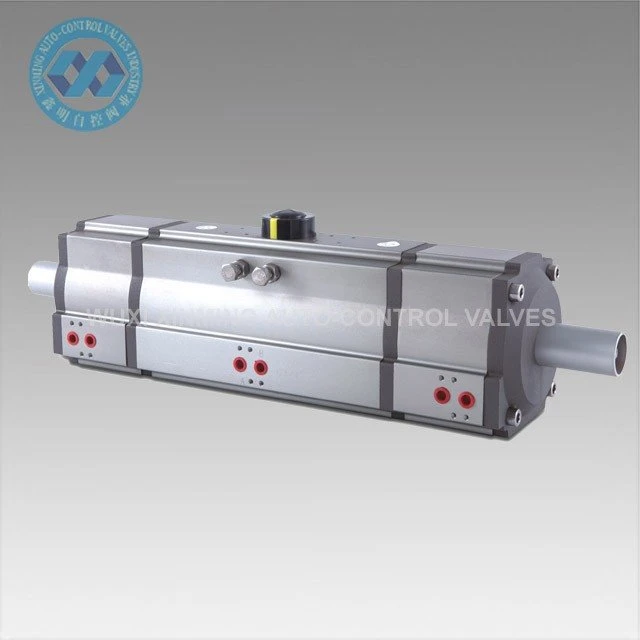

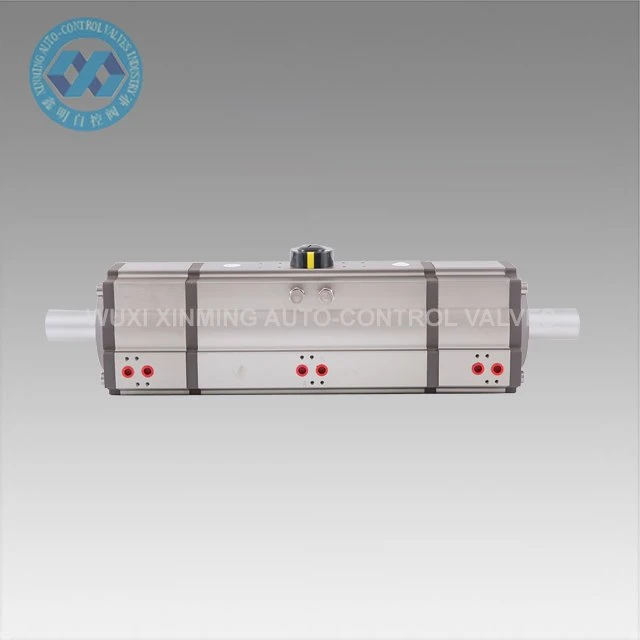

Název produktu: 3polohový pneumatický pohon
Značka: XM a OEM je také akceptována
Velikost ovladače: 32 mm-400 mm

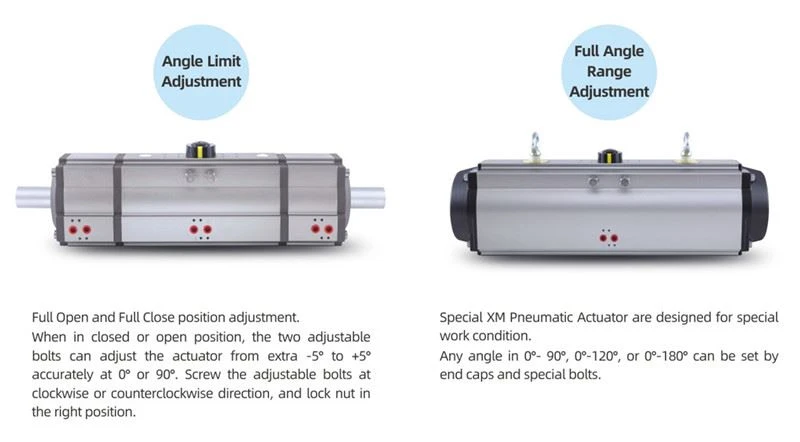

Úhel otočení: 0 stupňů ~180 stupňů (±5 stupňů)
Rozsah pracovních teplot: -20 stupňů ~ plus 80 stupňů (standardní)
-40 stupňů ~ plus 80 stupňů (nízká teplota)
-15 stupňů ~150 stupňů (vysoká teplota)
Tlak přívodu vzduchu: {{0}}.2~0,8MPa, max. 10Mpa
Horní připojení: VDI/VDE3845 NAMUR
Spodní připojení: ISO 5211 a DIN3337
Materiál: slitina hliníku
Konstrukce: hřeben a pastorek, dvojité hřebenové písty
Povrchová úprava těla pohonu: tvrdý elox nebo ponorná oxidace
Barva koncovky: černá šedá, černá, tmavě modrá, nebesky modrá, červená, oranžová, zelená atd.
Certifikace: CE, ATEX, SIL3, ISO9001:2016
Výhody pneumatických pohonů
1. Přijměte nepřetržitý signál plynu a výstupní lineární posun (po přidání zařízení na přeměnu elektřiny/plynu může také přijímat nepřetržitý elektrický signál) a některé mohou vydávat úhlový posun, pokud jsou vybaveny vahadlem.
2. Má pozitivní a negativní funkce.
3. Rychlost pohybu je velká, ale rychlost se sníží, když se zatížení zvýší.
4. Výstupní síla je vztažena k provoznímu tlaku.
5. Vysoká spolehlivost, ale ventil nelze udržovat po přerušení zdroje plynu (lze jej udržovat po přidání zádržného ventilu).
6. Je nepohodlné realizovat řízení segmentů a řízení programu.
7. Jednoduchá údržba a dobrá adaptabilita na prostředí.
8. Výstupní výkon je velký.
9, s funkcí ochrany proti výbuchu.
Schopnost zásobování
Možnost dodávky: 10 000 jednotek za měsíc Pneumatický rotační aktuátor
Balení a doručení
Detail balení: 1). samostatný karton s pěnovým obalem uvnitř
2). překližkové pouzdro pro námořní zásilku
3). Překližková paleta pro leteckou přepravu
Výhoda
1) Všechny důležité náhradní díly by byly ošetřeny tvrdou anodizací, aby se zvýšila pevnost do značné míry, aby byl zajištěn dobrý výkon a životnost.

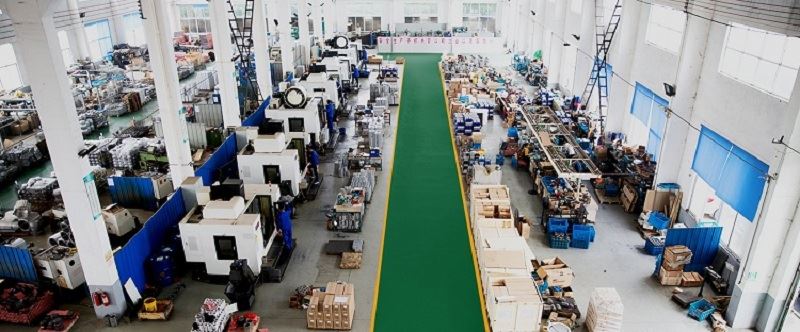

2) Všechny procesy jsou jednorázové tváření pomocí CNC, aby byla zajištěna přesnost procesu a životnost.
Technický parametr
XM 3 POLOHA PNEUMATICKÉHO AKTORU TABULKA VÝKONU MOMENTU
Modelka | Vstupní tlak vzduchu (jednotka:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Výstupní moment tlaku vzduchu (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
