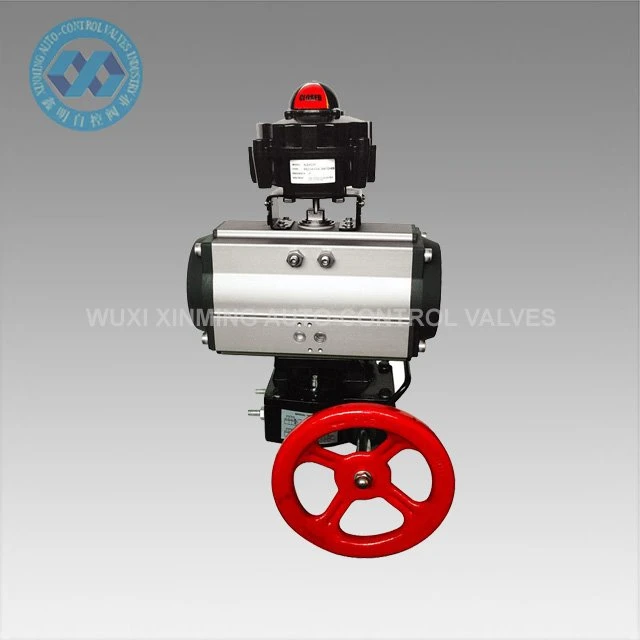

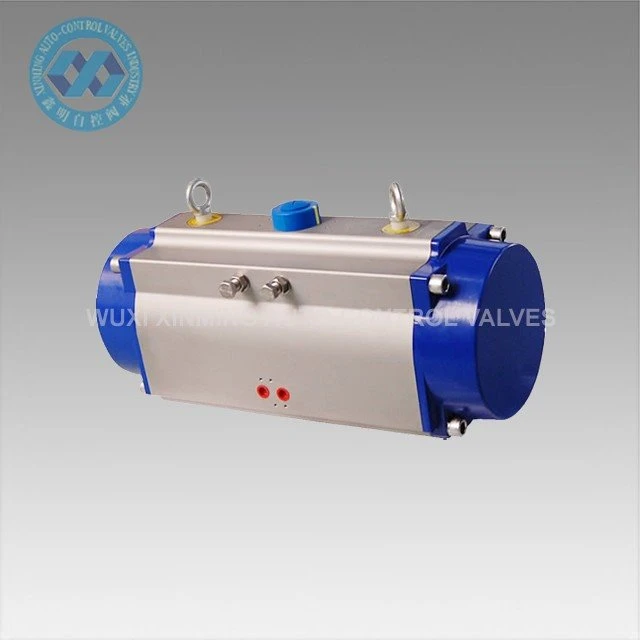

Představení výrobku
Pneumatický pohon On-Off se používá k automatickému ovládání klapkových ventilů, kulových ventilů a strojů s rotačním pohybem. Přesné dvouřadé písty z hliníkové slitiny lité pod tlakem s tvrdou oxidační úpravou zlepšují přesnost úhlu otáčení a životnost. Tělo pohonu s tvrdou oxidací může účinně zabránit poškrábání.
Rychlé detaily
Název produktu: Pneumatický pohon On-Off
Název značky: XM a OEM je také akceptován
Velikost pohonu: 32 mm-400 mm
Úhel otočení: 0 ° ~ 90 ° (± 5 °)
Rozsah pracovních teplot: -20 ℃ ~ +80 ℃ (standardní)
-40 ℃ ~ +80 ℃ (nízká teplota)
-15 ℃ ~ 150 ℃ (vysoká teplota)
Tlak přívodu vzduchu: 0,2 ~ 0,8 MPa, max. 10 MPa
Horní připojení: VDI/VDE3845 NAMUR
Spodní připojení: ISO 5211 a DIN3337
Materiál: slitina hliníku
Struktura: ozubnice a pastorek, duální hřebenové písty
Povrchová úprava těla pohonu: tvrdě eloxovaná nebo dipová oxidace
Barva koncovky: černá šedá, černá, tmavě modrá, nebesky modrá, červená, oranžová, zelená atd.
Certifikace: CE, ATEX, SIL3, ISO9001: 2016

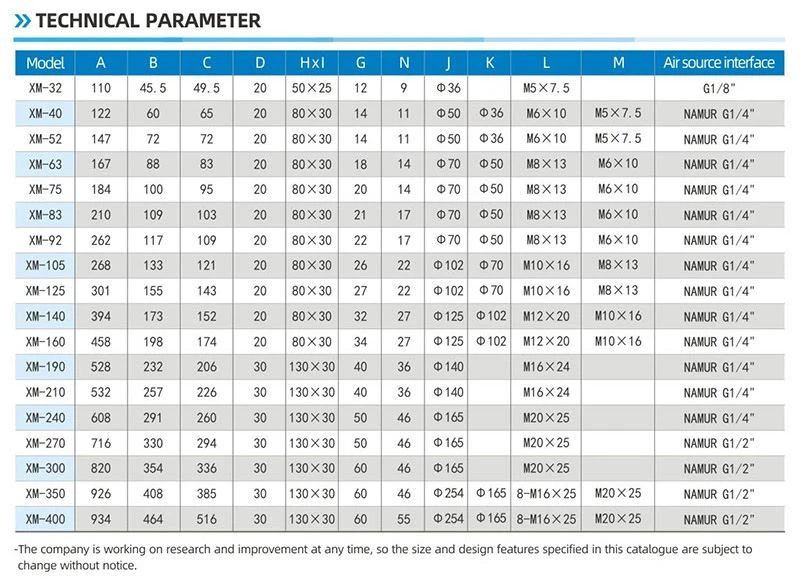

Technický parametr
TABULKA MOMENTOVÝCH VÝSTUPŮ PNEUMATICKÉHO AKTUÁTORU XM
Modelka | Vstupní tlak vzduchu (jednotka: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Výstupní moment tlaku vzduchu (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

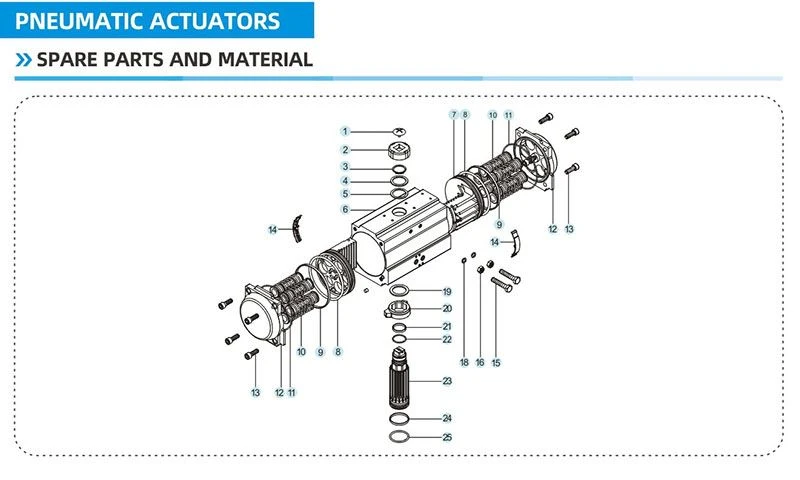

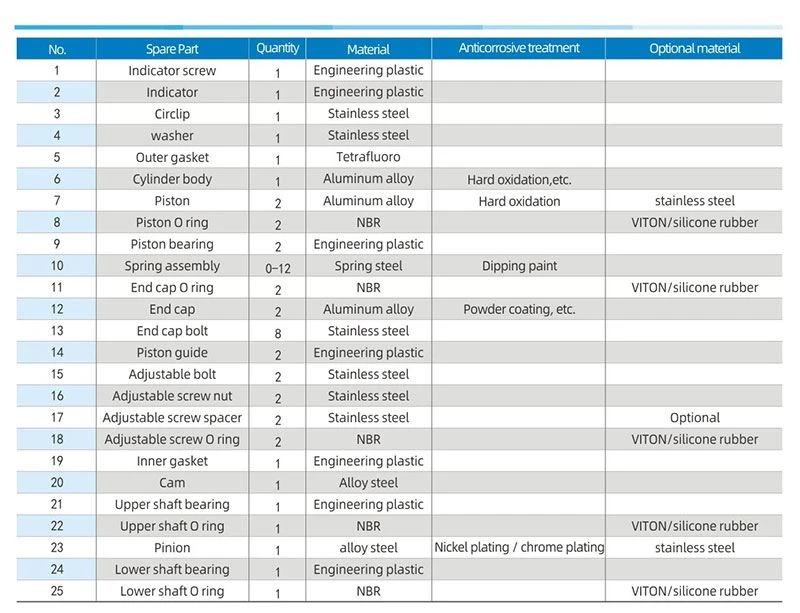

Náhradní díly a materiál

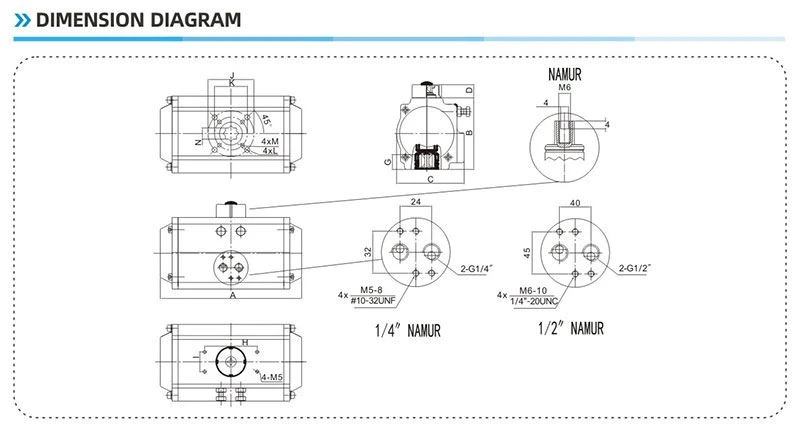

Rozměrový diagram
Možnost dodávky
Možnost dodávky: 10 000 jednotek za měsíc Pneumatický rotační pohon
Balení& dodávka
Detail balení: 1). samostatný karton s pěnovým obalem uvnitř
2). Překližkové pouzdro pro námořní přepravu
3). Překližková paleta pro leteckou přepravu
Přístav odletu: Šanghaj, Čína
Dodací lhůta:
Množství (jednotky) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Čas (dny) | Zboží skladem | 7 | 20 | K jednání |
Výhoda
1) Všechny důležité náhradní díly by byly ošetřeny tvrdou anodizací, aby se do značné míry zvýšila pevnost, aby se zajistil dobrý výkon a životnost.
2) Všechny procesy jsou jednorázové tváření CNC, aby byla zajištěna přesnost procesu a životnost.
aplikace
Pneumatické regálové a pastorkové pohony mohou být vhodné pro různé hořlavé, korozivní, provozní, silné magnetické pole, záření, vibrace korozivní prostředí vnitřní nebo venkovní, které jsou široce používány v oblasti elektrické energie, petrochemie, metalurgie, ropy, stavebnictví, odvodňování, chemický průmysl, rafinace ropy, těžba, elektrárna, metalurgie, architektura, medicína, potraviny, plyn, vědecký výzkum atd.
představení společnosti
Od roku 2007 zakládá společnost WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Vyrábíme hlavně pneumatický pohon, pneumatický kulový ventil, pneumatický klapkový ventil, pneumatický/elektrický regulační ventil atd.
Naše společnost má moderní zařízení pro zpracování a sofistikované testovací zařízení. Mezi naše zařízení pro zpracování patří soustruhy, frézky, vyvrtávačky, hoblíky, vrtačky, CNC soustruhy, CNC obráběcí centra a další zařízení. Existuje celkem 30 sad, z toho 5 sad importovaných vertikálních obráběcích center a několik sad pokročilých CNC soustruhů.
Naše služba
1) 7x24 hodin horká linka
2) Přísná kontrola kvality
3) Dobrá kvalita za příznivou cenu
4) Vynikající poprodejní servis
5) Technická podpora online
6) Rychlá dodací lhůta
FAQ
Otázka 1: Kapacita platebních podmínek?
A 1: T/T, L/C, Western Union.
Otázka 2: Obchodní podmínky?
A 2: V souladu s Incoterms 2010, obvykle s EXW, FOB shanghai, CFR, CIF a DDU.
Otázka 3: Platnost nabídky?
A 3: Do 30 dnů.
Otázka 4: Způsoby přepravy?
A 4: Po moři, letecky, expresně nebo po železnici.
Otázka 5: Záruka?
A 5: Jednoroční záruka kvality na bezplatnou a doživotně placenou službu.
Otázka 6: Instalace a školení?
A 6: normální video pokyny pro instalaci. V případě potřeby je poskytována placená zámořská inženýrská služba.
