Představení produktu

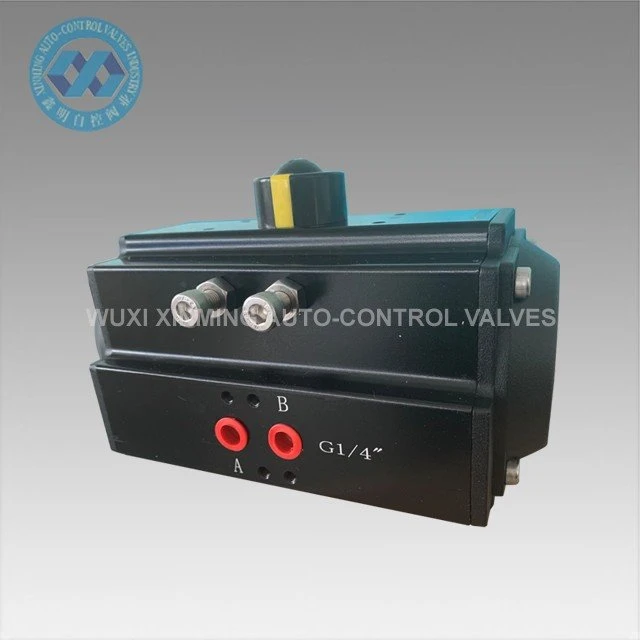

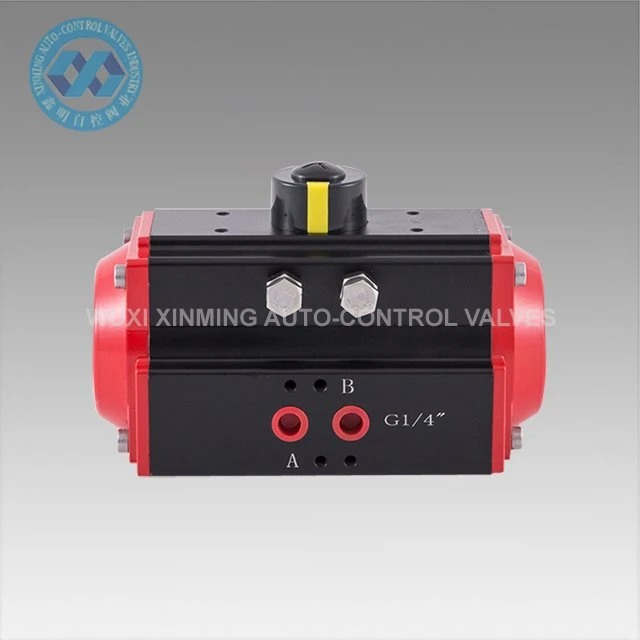

Pneumatický rackový a pastorkovací pohon, známý také jako omezený rotační válec, je rotační pohon používaný pro otáčení, otevírání, zavírání, míchání, kyvné, polohování, řízení a další mechanické funkce zahrnující omezenou rotaci. Pneumatický rack a pinionový pohon se používají k automatickému ovládání klapkových ventilů, kulových ventilů a strojů s rotačním pohybem. Přesné dvous rackové písty z hliníkové slitiny s odléváním na zásudky s tvrdou oxidací zlepšují přesnost rotačního úhlu a životnost. Tělo aktuátoru s tvrdou oxidací se může účinně vyhnout poškrábání.
Rychlé podrobnosti
Název produktu: Pneumatický stojan a pastorek
Značka: XM a OEM je také akceptován
Velikost aktuátoru: 32mm-400mm
Úhel otočení: 0°~90°(±5°)
Rozsah pracovní teploty: -20 °C ~ +80 °C (standardní)
-40°C ~+80°C (nízká teplota)
-15°C ~150°C (vysoká teplota)
Tlak přívodu vzduchu: 0,2 ~ 0,8 MPa, 10Mpa max
Horní připojení: VDI/VDE3845 NAMUR
Spodní připojení: ISO 5211 a DIN3337
Materiál: Hliníková slitina
Konstrukce: stojan a pastorek, písty s dvojitým stojanem
Povrchová úprava těla aktuátoru: černá eloxovaná
Barva koncovky: černá šedá, černá, tmavě modrá, nebeská modrá, červená, oranžová, zelená atd.
Certifikace: CE, ATEX, SIL3, ISO9001:2016
Technický parametr
XM PNEUMATICKÝ STOJAN A STŮL VÝSTUPNÍHO TOČIVÉHO MOMENTU PASTORKU
Model | Vstupní tlak vzduchu (jednotka:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Výstupní točivý moment tlaku vzduchu (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Náhradní díly a materiál
Diagram dimenze
Schopnost dodávky
Schopnost napájení: 10000 jednotek za měsíc Pneumatický rotační pohon
Balení a doručení
Detail balení: 1). samostatná krabice s pěnovým obalem uvnitř
2). překližkové pouzdro pro přepravu oceánů
3). Překližkové palety pro leteckou přepravu
Přístav odletu: Šanghaj, Čína
Hlavní čas:
Množství (jednotky) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Čas (dny) | Zboží skladem | 7 | 20 | Bude sjednán |
Výhoda
1) Všechny důležité náhradní díly by byly ošetřeny tvrdou eloxií, aby se do velké míry zvýšila pevnost, aby byl zajištěn dobrý výkon a životnost.
2) Veškerý proces je jednorázovým formováním CNC, aby byla zajištěna přesnost procesu a životnost služby.
FAQ
Q 1: Kapacita platebních podmínek?
A 1: T/T, L/C, Western Union.
Q 2: Obchodní podmínky?
A 2: Podle Incoterms 2010, obvykle s EXW, FOB shanghai, CFR, CIF a DDU.
Otázka 3: Platnost nabídky?
A 3: Do 30 dnů.
Q 4: Způsoby přepravy?
A 4: Po moři, letecky, expresně nebo po železnici.
Q 5: Záruka?
Záruka 5: Jednoletá záruka na kvalitu zdarma a doživotní placený servis.
Q 6: Instalace a školení?
A 6: normální video návod k instalaci. V případě potřeby byla poskytnuta placená zámořská inženýrská služba.
