Představení produktu
V průmyslových systémech automatizace ventilů je pohon komponentou, která určuje, zda ventil může spolehlivě fungovat během dlouhých cyklů. V mnoha skutečných instalacích, které jsme viděli, nejsou problémy s ventily způsobeny samotným ventilem, ale nesprávným výběrem pohonu-nedostatečným kroutícím momentem, nestabilním spínáním nebo špatnou odezvou při nepřetržitém provozu.

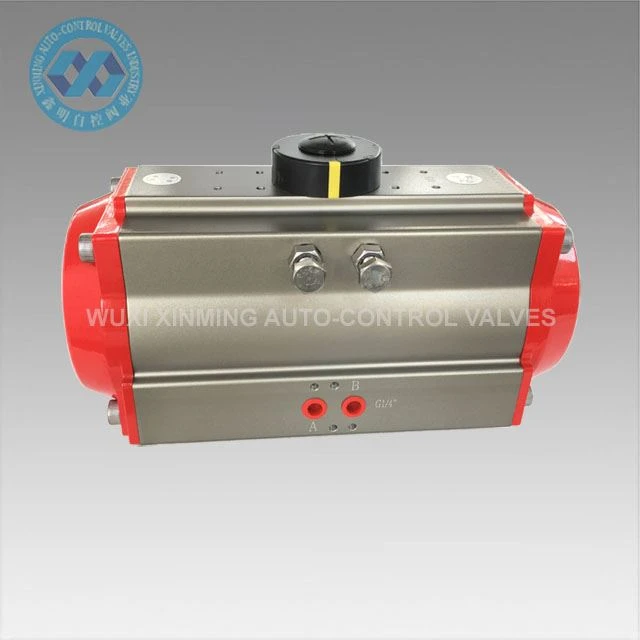

Pneumatický pohon ventilů XM je určen pro čtvrt{0}}otáčkovou automatizaci ventilů, včetně kulových ventilů a klapek. Převádí stlačený vzduch na rotační pohyb prostřednictvím mechanismu hřebenu a pastorku, což umožňuje rychlý a stabilní provoz ventilů v průmyslových procesních systémech.
Je široce používán při úpravě vody, chemickém zpracování, systémech HVAC a obecné průmyslové automatizaci, kde je vyžadováno spolehlivé ovládání ventilů.
Vlastnosti
- Konstrukce hřebenu a pastorku pro stabilní rotační pohyb
- Rychlá pneumatická odezva pro automatické ovládání ventilů
- K dispozici v dvoučinných typech a typech s vratnou pružinou
- Montáž ISO 5211 pro snadnou instalaci ventilu
- Kompaktní pouzdro z hliníkové slitiny pro průmyslové použití
- Vhodné pro nepřetržité cyklistické provozy
- Kompatibilní s elektromagnetickými ventily a koncovými spínači
Technické specifikace
Typ produktu: Pneumatický pohon ventilů
Provedení: hřeben a pastorek
Typ provozu: Pružinový návrat
Úhel otočení: standardní 90 stupňů
Pracovní médium: Čistý, suchý stlačený vzduch
Materiál těla: slitina hliníku
Montážní standard: ISO 5211
Provozní tlak: 2,5 – 8 bar
Teplotní rozsah: Dostupné možnosti Standardní / Vysoká teplota
Řídicí systém: Kompatibilní s pneumatickou automatizací
Montáž pneumatických pohonů
Přiměřenou instalací je zajistit, aby osa pneumatického pohonu a vřeteno ventilu byly souosé. Před montáží pohonu a ventilu by měl být ventil změřen a neměl by být překročen požadovaný točivý moment. Po sestavení se pneumatický pohon a ventil otestují a na ventil se aplikuje jmenovitý tlak. Tlak zdroje vzduchu pohonu je 0,4 mpa nebo dle požadavků uživatele. Otevírání a zavírání ventilu by mělo být flexibilní a nemělo by docházet k zadrhávání, plazení a jiným jevům a proveďte několik zkoušek.
Pneumatické pohony vybavené solenoidovými ventily by měly být během ladění vybaveny ručními zařízeními. Zapněte červené tlačítko na elektromagnetickém ventilu a projděte elektrickým uvedením do provozu. Při použití ručního ovládacího mechanismu by měl být odpojen zdroj plynu nebo kapaliny a poté by měl být pneumatický mechanismus odladěn. Pneumatické pohony by měly udržovat zdroj vzduchu v suchu a čistotě a pohony by měly být pravidelně udržovány a udržovány a vzduchový filtr by měl být pravidelně vypouštěn a vypouštěn, aby se zabránilo vniknutí do elektromagnetického ventilu nebo pneumatického pohonu a ovlivnění normální práce.
Aplikace
- Systémy automatizace kulových ventilů
- Systémy ovládání klapek
- Úpravny vody
- HVAC potrubní systémy
- Chemické technologické linky
- Průmyslové inženýrské potrubí
- Automatizované výrobní systémy
OEM a přizpůsobení
- XM poskytuje flexibilní OEM řešení pro různé projektové požadavky:
- Dvojčinná konfigurace nebo konfigurace s vratnou pružinou
- Nastavení točivého momentu pro různé velikosti ventilů
- V případě potřeby speciální montážní rozhraní
- Integrace elektromagnetického ventilu a zpětné vazby polohy
- Podpora značky OEM a balení
