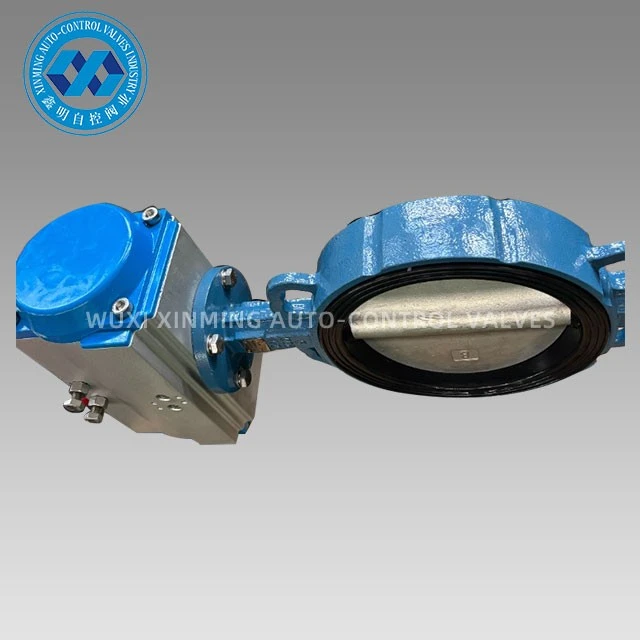

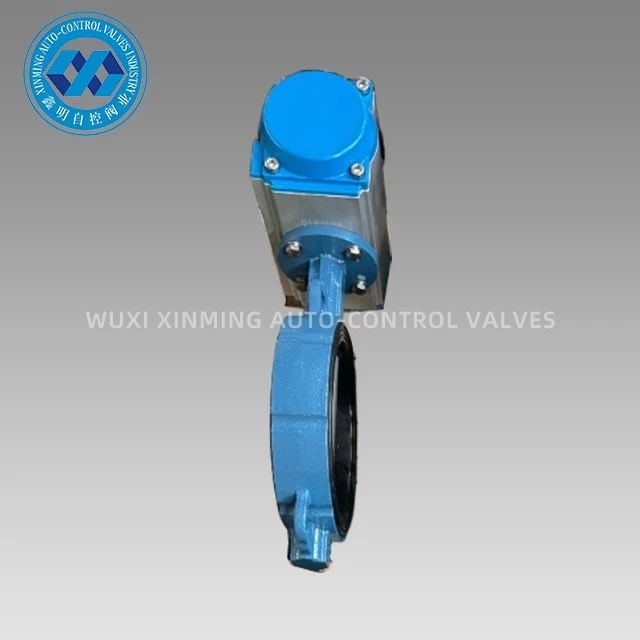

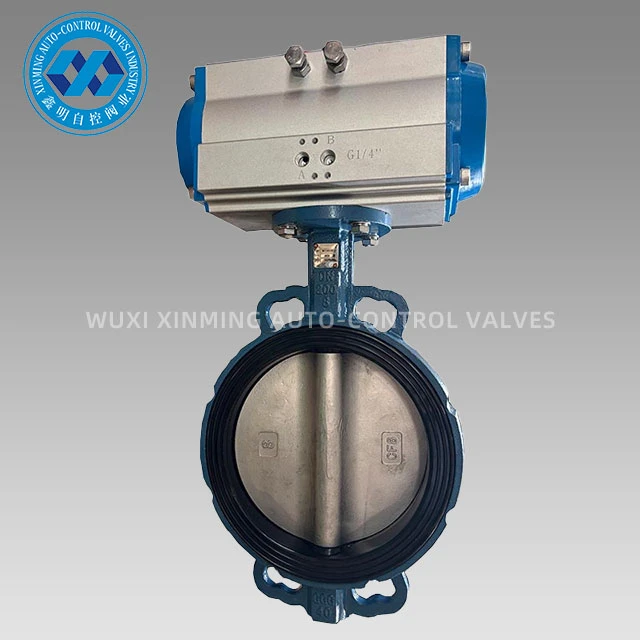

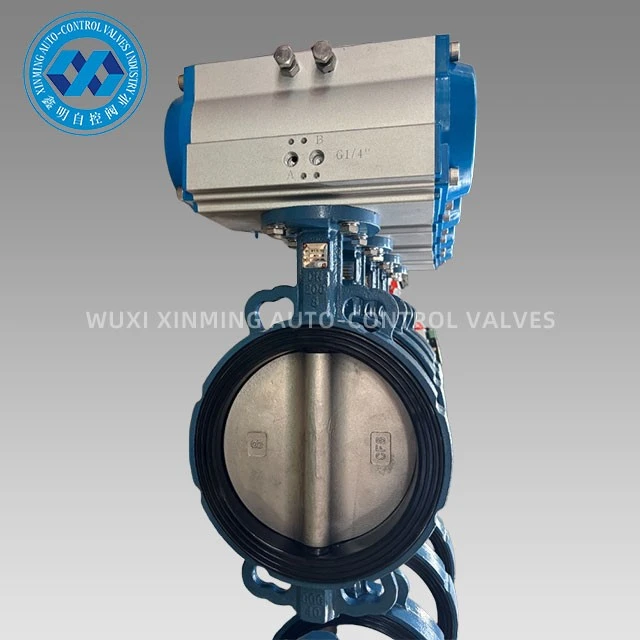

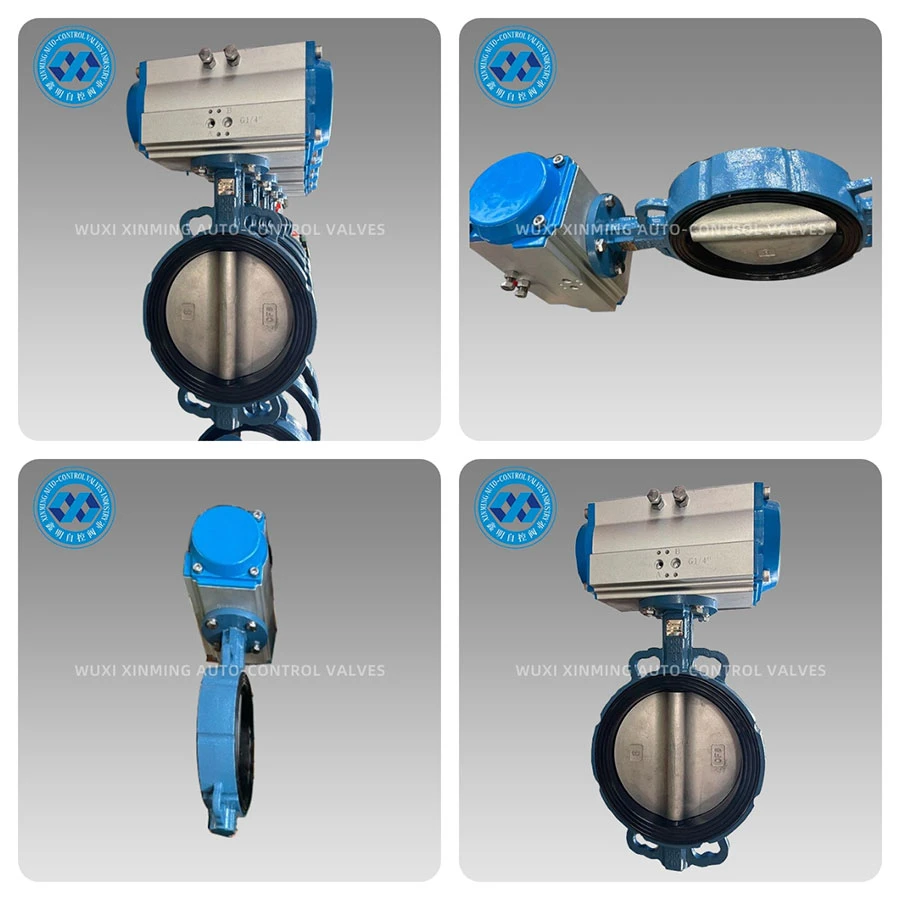

Pneumatickým{0}}pohonem ovládaný motýlkový ventil integruje vysoce-výkonný středový/dvojitý excentrický motýlový ventil s pneumatickým pohonem typu hřeben a pastorek nebo vidlice-, který umožňuje rychlé otevírání a zavírání a přesné nastavení od 0-90 stupňů pomocí čistého stlačeného vzduchu. Tělo ventilu je vybaveno proudnicovým kanálem ve tvaru disku-, jehož výsledkem je extrémně nízká tlaková ztráta při plném otevření a těsnění s nulovými bublinami při zavření. Speciálně navržený pro automatizované procesy splňuje přísné požadavky moderního průmyslu na rychlost, bezpečnost a energetickou účinnost.
Výhody produktu:
Rychlé otevírání a zavírání
Jedno{0}}působící Méně než nebo rovno 0,5 s, Dvojité-činné Méně než nebo rovné 1 s, což snižuje vodní rázy a plýtvání médii.
Vysoký točivý moment
Konstrukce vidlice poskytuje až 15 000 N·m, snadno pohání DN1200 velký-průměr ventilových desek.
Dlouhé-těsnění
Kompozitní pryžová výstelka EPDM/PTFE udržuje nulovou netěsnost ANSI třídy VI i po 500 000 cyklech.
Ohnivzdorné a antistatické-
V souladu s API 607 a ISO 10497, vhodné pro hořlavé plyny a prašné prostředí.
Modulární připojení
Pohon a těleso ventilu používají standardní příruby ISO 5211; Výměna elektrických/hydraulických pohonů na místě trvá pouhých 10 minut.
Významná úspora energie
Spotřeba vzduchu-je pouze 1/3 spotřeby elektrických pohonů se stejnými specifikacemi; pružinový reset je k dispozici v případě poruchy zdroje vzduchu, což zajišťuje bezpečnou polohu.
Technické specifikace:
Průměr: DN40-DN1200 (1½"-48")
Tlak: PN6-PN100 / Třída 125-600
Teplota: -40 stupňů ~{1}} stupňů (Nízká-teplota -60 stupňů , Vysokoteplotní typ +450 stupňů )
Tělo ventilu: tvárná litina, WCB, CF8, CF8M, duplexní ocel, hliníkový bronz
Deska ventilu: CF8, CF8M, nylonový potah, Hastelloy
Pouzdro: EPDM, NBR, PTFE, FKM, silikonová pryž
Pohon: Dvojitá-činná/pružinová, krytí IP66/IP67, volitelně ochrana proti výbuchu-Ex d IIB T6
Připojení: plátek, oko, příruba, ANSI/JIS/DIN
Míra úniku: ANSI třída VI / nulová hladina bublin
Kontrola kvality:
→ Duální kontrola materiálu: spektrální analýza a testování nízko{0}}teplotními šoky
→ Jedno{0}}obrábění na pěti-osém obráběcím centru, kruhovitost menší nebo rovna 0,02 mm
→ 100% 1,5x test pevnosti pouzdra PN + 1.1x test vzduchotěsnosti nízkým-tlakem
→ Kalibrace zdvihu akčního členu s laserovým sledovačem, zpráva o linearitě archivovaná po dobu 5 let
→ Třetí{0}}strany API 6D, CE, audity ISO 9001, původní zprávy poskytnuté se zásilkou
Balení a doručení:
Balení a přeprava: Tělo ventilu a pohon jsou obaleny antikorozní fólií VCI-a vnější krabice je vyrobena z pěti vrstev vyztužené vlnité lepenky; zajištěné dřevěnými paletami a plastovými ocelovými popruhy, vhodné pro námořní přepravu při -50 stupních až +70 stupních. Přepravní značka obsahuje číslo projektu a QR kód; naskenujte kód a stáhněte si záruční list a testovací video.
Poprodejní-servis:
• 18měsíční záruční doba, bezplatná výměna za výrobní vady.
• Domácí 24{2}hodinová odezva, 72hodinový příjezd na místo; zámořská 48hodinová videodiagnostika, náhradní díly zasílané přímo přes DHL.
• Záznam o životním cyklu: seznam zranitelných dílů, videa o údržbě, online školení.
• Poskytuje roční kontroly a výkonnostní kalibraci pro zajištění stabilního provozu ventilů po dobu 10+ let.
Naše síla: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., založená v roce 1998, pokrývá plochu 38 000 ㎡ a má roční výrobní kapacitu 120 000 sad pneumatických pohonů-ovládaných klapek a souvisejících pohonů. S obráběcími centry od DMG Germany a MAZAK Japan a kapalinovou laboratoří API 6D tvoří náš R&D tým 26 lidí a je držitelem 42 patentů. Naše produkty jsou vyváženy do 56 zemí a poskytují řešení ventilů pro globální projekty, jako jsou Shell, BASF a Sinopec. Vyberte si XINMING, vyberte si spolehlivost a efektivitu!
