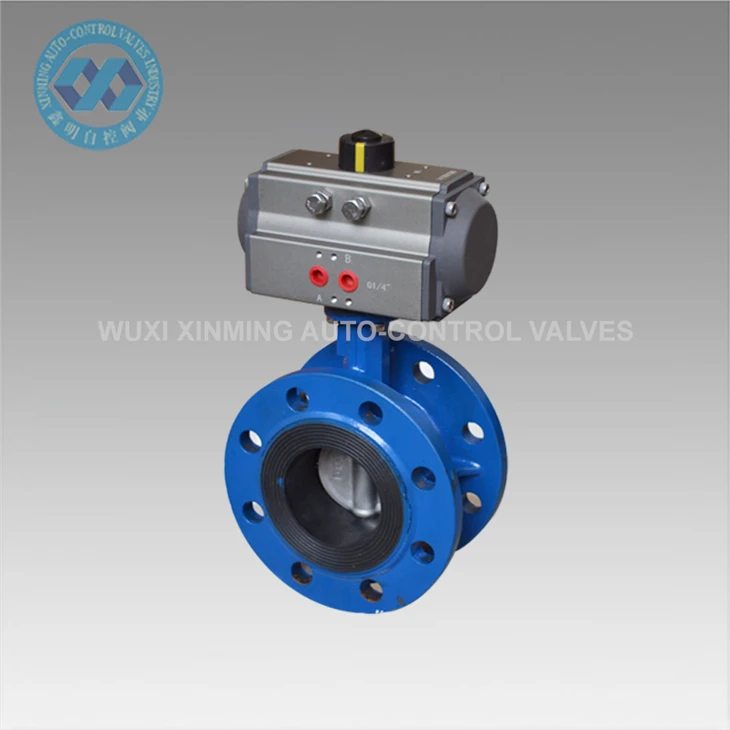

Strukturální rysy
Tělo ventilu: Obvykle s kruhovou strukturou umožňuje tato konstrukce plynulejší průtok tekutin v těle ventilu, což snižuje odolnost proti toku. Tělo ventilu je vyrobeno z různých materiálů, obvykle včetně litiny, lité oceli a nerezové oceli, které lze vybrat podle různých prostředí využití a středních vlastností.
Motýlková deska: Je to klíčová součást ventilu, instalovaného na stonku ventilu a ve tvaru disku. Hrana motýlí destičky je obvykle ošetřena, aby byla zajištěna pevně uložení sedadla ventilu a dosahuje dobrého utěsňovacího efektu. Materiál motýlí destičky obecně odpovídá materiálu těla ventilu a v některých zvláštních aplikacích se povlaky nebo obložení používají ke zlepšení jeho odolnosti proti korozi.
Stonek ventilu: Používá se k připojení ovladače a motýlí desky, přenášející točivý moment, aby umožnil motýlí destičku otáčet se kolem osy ventilu, čímž si uvědomil otevření a uzavření ventilu. Stonek ventilu musí mít dostatečnou pevnost a tuhost, aby se zajistilo, že se při častém provozu a vysokotlakých podmínkách nebude deformovat ani se zlomit.
Těsnicí struktura: Obecně zahrnuje těsnění sedadla a utěsnění stonku. Těsnění sedadla obvykle používá elastické materiály, jako je guma a polytetrafluorethylen, k účinnému zabránění úniku středního střediska; Těsnění stonku používá těsnění nebo mechanické těsnění, aby se zajistilo utěsnění části stonku.
Ovladač: Obyčejný je pneumatický ovladač, který řídí otevření a uzavření ventilu stlačeným vzduchem. Existují dva typy ovladačů: dvojité - herecké a jediné herectví. Dvojitý herecký ovladač může poskytnout hnací sílu ve dvou směrech, zatímco jediný herecký ovladač se spoléhá na jaro pro resetování.
Pole aplikace
Chemický průmysl: V procesu chemické výroby je vyžadována přesná kontrola různých korozivních médií, jako jsou kyselina, alkálie a soli. Vzhledem k dobrému odolnosti proti korozi a výkonu těsnění se v chemických potrubních systémech široce používá k regulaci průtoku a tlaku média.
Energetický průmysl: V systému chladicí vody, odsulfurizačního systému a parního systému kotlů je třeba ovládat velké množství vody a páry. Pneumatický motýlový ventil může rychle reagovat na kontrolní signály, dosáhnout přesné regulace tekutiny a zajistit normální provoz zařízení na výrobu energie.
Průmysl potravin a nápojů: Toto odvětví má vysoké požadavky na hygienu a bezpečnost. Materiál pneumatického motýlího ventilu obvykle splňuje standardy hygieny potravin a jeho jednoduchá struktura je snadno čistí a dezinfikuje. Může být použit pro přepravu a kontrolu tekutin, jako je mléko, ovocná šťáva a pivo.
Papírový průmysl: V procesu tvorby papíru je nutná přesná kontrola průtoku buničiny, vody a chemických látek. Pneumatický ventil motýlů se může přizpůsobit drsnému pracovnímu prostředí papírového průmyslu, spolehlivě a spolehlivě fungovat a zlepšit účinnost výroby a kvalitu produktu.
Průmysl čištění odpadních vod: Používá se pro kontrolu toku v procesech vypouštění, regulace a úpravy odpadních vod. Vzhledem k tomu, že odpadní vody obsahují velké množství nečistot a korozivních látek, odolnost proti korozi a odolnost proti opotřebení pneumatického motýla z něj činí ideální volbu pro systémy čištění odpadních vod.
Specifikace
Nominální průměr: Běžný nominální průměr se pohybuje od DN50 do DN3000, který lze vybrat podle různých požadavků na potrubí a tok.
Nominální tlak: Obecně existují různé specifikace, jako jsou PN10, PN16, PN25 a PN40. Uživatelé mohou určit vhodný nominální tlakový stupeň podle pracovního tlaku potrubí.
Metoda připojení: Zahrnují hlavně oplatka - typ, příruba - typ a připojení typu LUG. Připojení typu oplatky je kompaktní ve struktuře a snadno se instaluje; Připojení příruby - typu má vysokou sílu připojení a výkon těsnění; Připojení typu LUG je vhodné pro příležitosti, kdy je vyžadována častá demontáž a instalace.
Provozní teplota: V závislosti na různých materiálech a těsnicích materiálech se mění provozní teplotní rozsah pneumatického motýlího ventilu. Obecně platí, že pracovní teplota motýlího ventilu s gumovým těsněním je mezi - 20 stupněm a 80 stupni, zatímco motýlový ventil s polytetrafluorethylenovým těsněním může normálně fungovat v teplotním rozsahu - 40 stupně až o 200 stupňů.
Výhody
Jednoduchá struktura: Ve srovnání s jinými typy ventilů má pneumatický motýl ventil relativně jednoduchou strukturu s méně komponenty. To má za následek nižší výrobní náklady a pohodlnější instalaci a údržbu.
Odolnost proti nízkému toku: Když je motýlí destička v otevřeném stavu, je téměř zcela v průchodu tekutiny, což způsobuje malou odolnost vůči tekutině. To může účinně snížit spotřebu energie a zlepšit provozní účinnost systému.
Rychlé otevírání a uzavření: Pneumatický ovladač může rychle reagovat na kontrolní signály, což umožňuje motýlicí desce dokončit úvodní nebo uzavírací akci v krátké době, což je vhodné pro příležitosti, kdy je vyžadováno rychlé nastavení toku.
Dobrá regulační výkon: Změnou úhlu rotace motýlí desky může být průtok a tlak tekutiny přesně kontrolován a dosáhnout lineárního nastavení tak, aby vyhovovalo potřebám různých pracovních podmínek.
Lehká hmotnost: Díky své jednoduché struktuře jsou tělo ventilu a motýlí destička obvykle vyrobeny z lehkých materiálů, díky čemuž je celé světlo ventilu v hmotnosti a snadno se instaluje a zpracovává.
Nevýhody
Omezený výkon těsnění: Ačkoli ventil pneumatického motýla může obecně poskytnout dobrý výkon těsnění, ve srovnání s některými s vysokým utěsňovacím ventily, jeho těsnicí výkon má stále určitá omezení. Při vysokém tlaku, vysokém vakuu nebo příležitostech s extrémně vysokými požadavky na těsnění nemusí splňovat požadavky na použití.
Relativně úzký použitelný tlak a teplotní rozsah: Omezeno materiálem a strukturou, použitelný tlak a teplotní rozsah pneumatického motýlího ventilu je relativně úzký a není vhodný pro ultra - vysoký tlak, ultra - vysokou teplotu nebo extrémně nízké teplotní pracovní podmínky.
Slabá odolnost proti erozi: Motýlková deska je náchylná k opotřebení při účinku tekutiny, zejména v tekutinách obsahujících částicové médium, a jev opotřebení je zřejmé, což ovlivní životnost a zapečetění ventilu.
