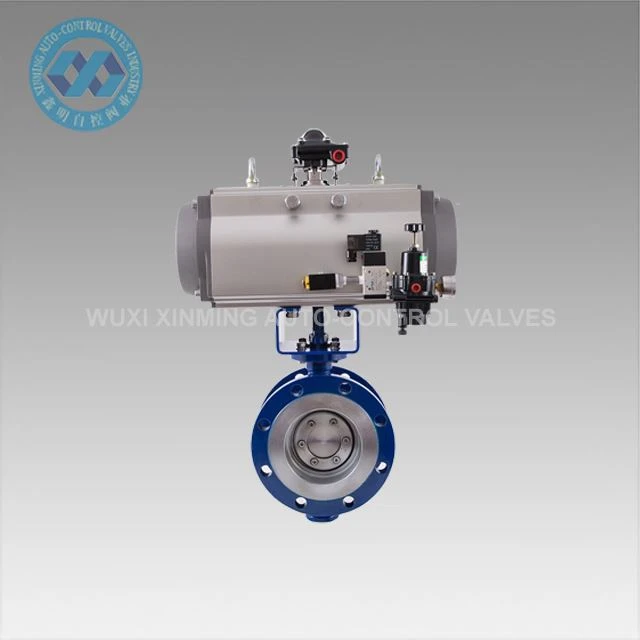

Motýlový Ventil S Kov Na Kov

Škrtící klapka s kovem na kov je vhodná pro potrubí chránící vysokou-teplotu, vysoký-tlak a teplo-. Má funkci otevírání, zavírání nebo nastavení průtoku. Má kompaktní konstrukci, malé rozměry, nízkou hmotnost, flexibilní ovládání a pohodlné použití.

Odeslat dotaz

Popis

Náš motýlový ventil s kovem na kov je kompaktní, lehké a cenově{0}}efektivní řešení řízení průtoku, které nabízí všestranný výkon v různých aplikacích. Navrženo s konfigurací ve stylu wafer-pro snadnou instalaci příruby, je zvláště vhodné pro prostorově omezené potrubní systémy ve vodovodních, vzduchových, plynových a slabých chemických provozech. Ventil vyniká v náročných podmínkách, včetně vysoko-teplotních, vysokotlakých-potrubí a potrubí chránících teplo-, poskytuje spolehlivé funkce otevírání/zavírání a přesné možnosti nastavení průtoku. Jeho optimalizovaný design kombinuje kompaktní strukturu, malé rozměry a lehkou konstrukci s flexibilním ovládáním pro pohodlné použití v různých průmyslových prostředích.

Technický parametr:

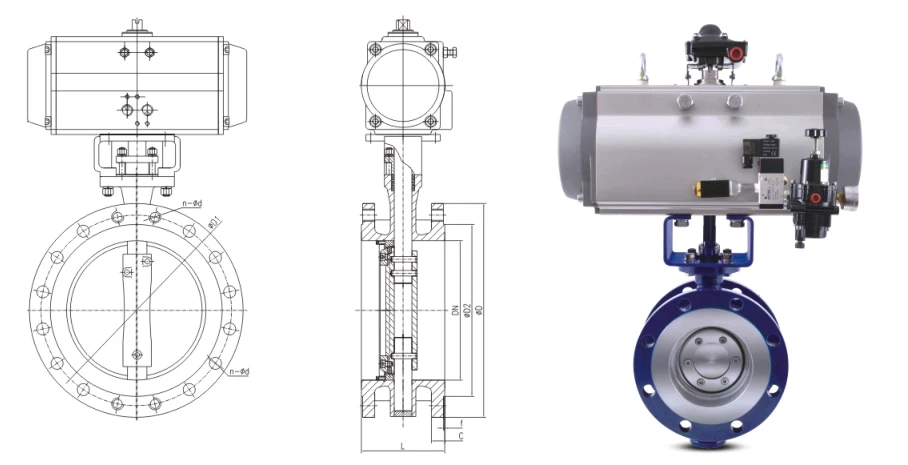

product-908-465

Jmenovitý průměr DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Výkonný standard		Rozsah použití
Design a výroba	JB/T8527,GB/T12224,API609,ASME B16.34 atd.Standard	Jmenovitý průměr	DN50-DN3600 2"-144"	Různé ventily mají různé rozměry. Pro podrobnosti prosím zavolejte
Připojovací příruba	GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 atd. Standard	Nominální tlak	PN2,5-PN260 Třída150-Třída1500
Délka konstrukce	GB/T12221API609 IS05752, etc.Standard	Teplotní rozsah	-196C-600C
Kontrola a experiment	JB/T9092 GB/T26480 API598 IS05208 atd. Standardní	Způsob připojení	Typ příruby, typ na tupo, typ plátku, typ oka atd.
		Materiál těla	Uhlíková ocel, chrommolybdenová ocel, austenitická nerezová ocel, duplexní nerezová ocel, titanová slitina, Hastelloy, Monel atd.

Vlastnosti produktu:
Prémiové kovové těsnění: Sedlo a kotouč z tvrzené nerezové oceli zajišťují spolehlivé vypnutí-i po delším používání
Design pro vysoké-teplotu/vysoký tlak-: Vhodné pro provozy do 650 stupňů a tlakové třídy ANSI Class 600
Kompaktní a lehký: o 30 % lehčí než šoupátka se srovnatelnými hodnotami
Obousměrný tok: Vynikající těsnicí výkon v obou směrech toku

Výhody designu:
Konstrukce s trojitým-odsazením zabraňuje opotřebení a zajišťuje nulový únik
Protipožární-konstrukce splňuje standardy API 607/6FA
Nízký provozní moment snižuje požadavky na pohon
Bezúdržbový-provoz s dlouhou životností

Typické aplikace:
Rafinérské a petrochemické procesy
Elektrárenské parní systémy
Vysokoteplotní přenos plynu
Chemické zpracování abrazivními médii

O nás:

Pneumatické pohony řady XM vyráběné naší společností jsou zkoumány, vyvíjeny a konstruovány na základě komplexní aplikace zavádění nových technologií, nových materiálů, nových procesů a inovativních konceptů doma i v zahraničí a plně vyhovují novým mezinárodním normám: ISO5211, DIN3337 a VDINDE-3845, norma NAMUR. Výrobky prošly inspekcí národní agentury technického dozoru a prošly mezinárodní demonstrací systému kvality ISO9001:2000. Výrobky jsou široce používány v automatickém řízení chemického průmyslu, rafinace ropy, těžby, elektráren, metalurgie, stavebnictví, lékařství, potravinářství, plynu, vědeckého výzkumu atd.

Společnost se drží firemního principu „usilovat o lepší, technologie na prvním místě, upřímnost a důvěryhodnost“. Zavázali jsme se k dokonalému řízení, vysoké kvalitě, dvojnásobné efektivitě, poskytovat zákazníkům uspokojivé služby a vytvořit relativně stabilní a dobrý kooperativní vztah v souvisejících odvětvích. Všichni moji kolegové ve společnosti upřímně doufají, že s vámi budou spolupracovat, abychom společně vytvořili brilantnost.

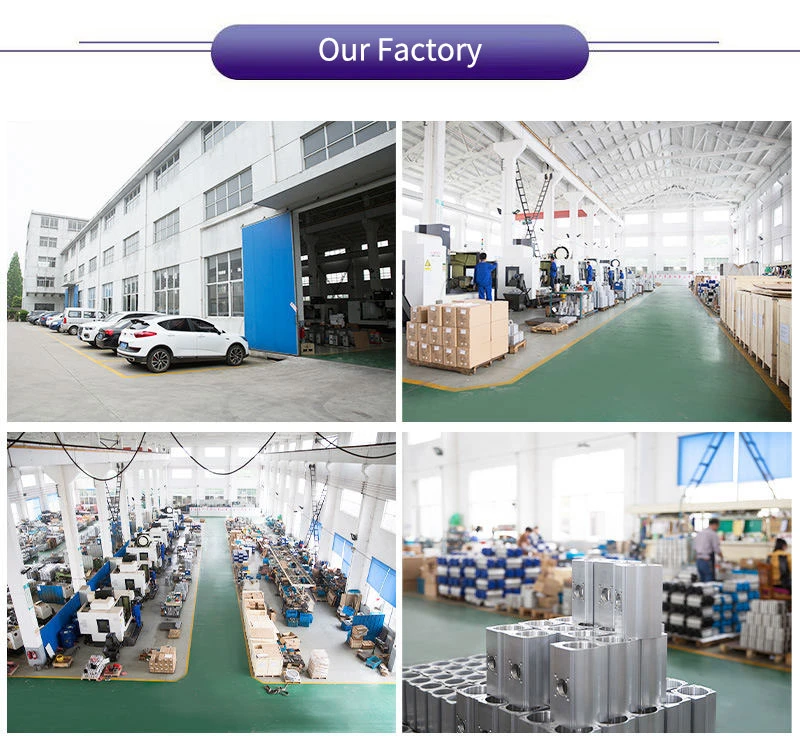

Our Factory
