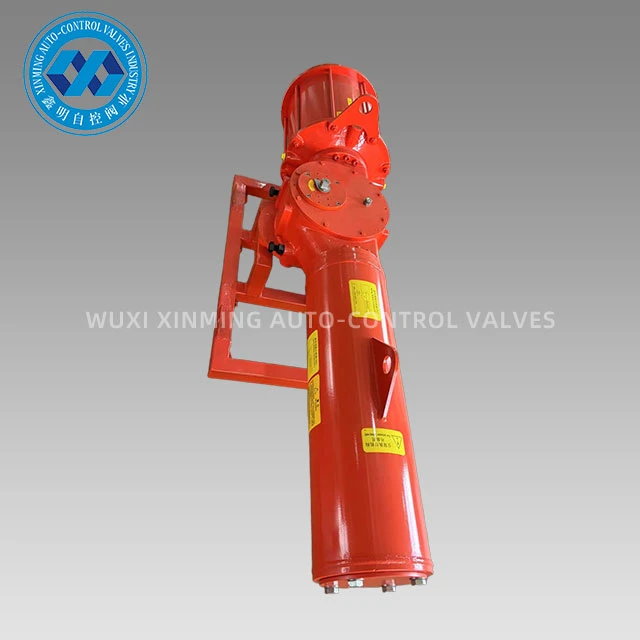

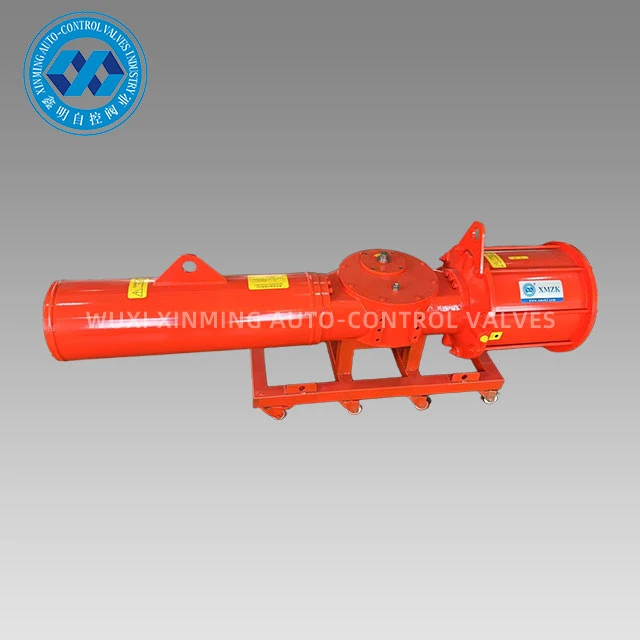

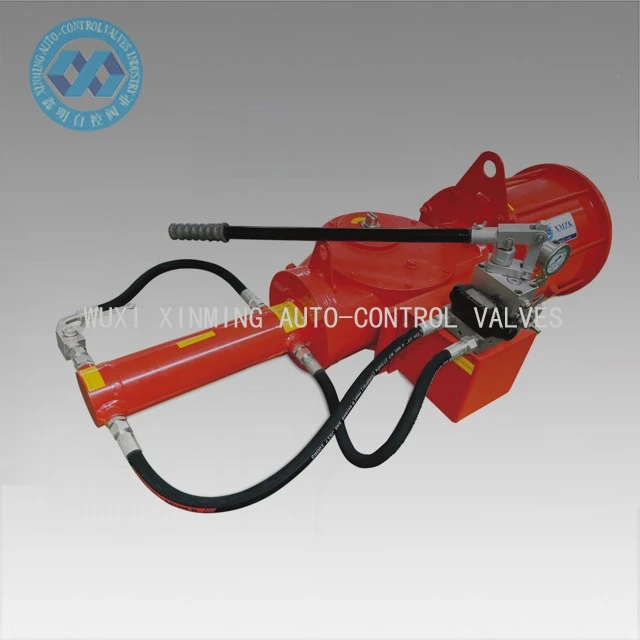

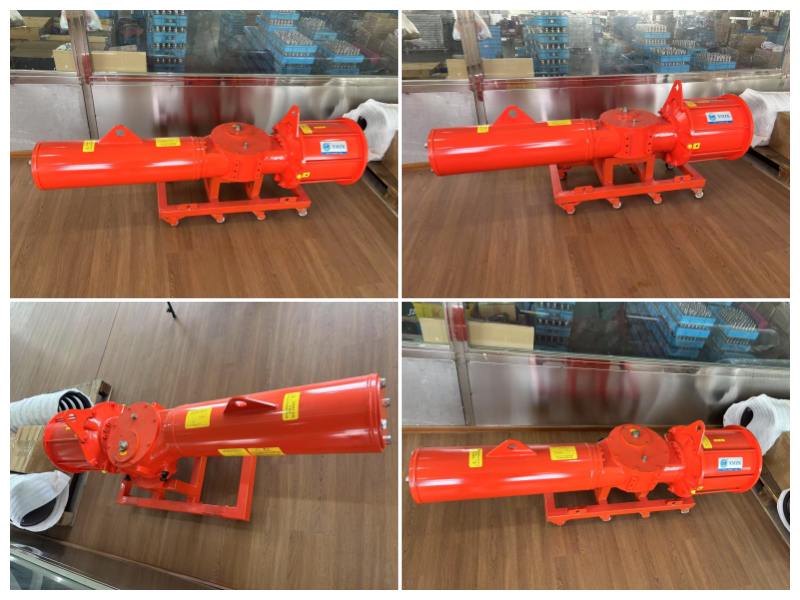

Pneumatický pohon Scotch Yoke s pružinou

Pneumatický pohon Scotch Yoke s vratnou pružinou je vysoce-spolehlivé hnací zařízení navržené pro průmyslové ovládání ventilů. Využívá jedinečný převodový mechanismus Scotch Yoke k přeměně síly stlačeného vzduchu na rotační pohyb o 90 stupňů a realizuje funkci automatického resetování prostřednictvím vestavěné-silné pružiny, která zajišťuje, že se ventil rychle vrátí do bezpečné polohy (zcela otevřený nebo plně uzavřený) v případě výpadku vzduchu nebo nouzové situace. Modulární konstrukce pneumatického aktuátoru Spring Return Scotch Yoke podporuje standardní rozhraní ISO 5211/NAMUR, lze jej přizpůsobit různým typům kulových kohoutů a klapek a lze jej vybavit koncovými spínači, solenoidovými ventily a dalším příslušenstvím pro automatické ovládání. Ve srovnání s tradičními ozubnicovými pohony má konstrukce třmenu vyšší mechanickou účinnost a delší životnost a je ideální volbou pro ovládání ventilů v nebezpečných podmínkách. Konstrukce třmenu je vynikající volbou pro ovládání ventilů v nebezpečných situacích, protože má delší životnost a vyšší mechanickou účinnost než konvenční pohony s hřebenem a pastorkem.

Vlastnosti produktu:

1. Existují dva typy pneumatických pohonů XM scotch yoke: symetrický a nakloněný, což odpovídá dvěma různým charakteristikám výstupního momentu. Nakloněný třmenový pohon má vysoký rozběhový moment a nízký provozní moment, vhodný pro ovládání škrticích klapek. Symetrický pohon třmenu má vyváženější křivku točivého momentu a je vhodný především pro ovládání kulových kohoutů a kuželkových ventilů.
2. O-kroužky zapouzdřené duálními materiály (pryž a PFA) lze použít při různých teplotách a pracovních podmínkách.
Dvojitý O-kroužek a konstrukce ložisek zajišťují stabilitu a spolehlivost modulárního válce.
3. Výstupní krouticí moment typu XM s vratnou pružinou může dosáhnout více než 140 000 Nm a výstupní krouticí moment dvou-činného typu může dosáhnout více než 250 000 Nm.
Pracovní tlak: 0,3-0,6MPa.
4. Modul středního tělesa i modul válce jsou vyrobeny z tvárné litiny nebo uhlíkové oceli, aby byla zajištěna dostatečná pevnost. Celková struktura je kompaktní a design je krásný a koordinovaný. Tyč třmenu a píst zajišťují nejlepší točivý moment.
5. Kompozitní materiály s nízkým třením a dlouhou životností zabraňují přímému kontaktu kov-na-kov, díky čemuž je údržba a výměna rychlá a snadná.
6. Výstupní hřídel odpovídá nejnovějším normám ISO5211 a NAMUR. Jeho velikost lze přizpůsobit a nerezová ocel je volitelná.
7. Standardní ukazatel polohy NAMUR usnadňuje instalaci příslušenství, jako jsou krabice koncových spínačů a polohovadla.
8. Dva nezávislé úhlově nastavitelné šrouby mohou nastavit zdvih ventilu od -6 stupňů do 96 stupňů, což pomáhá prodloužit životnost sedla ventilu.

Princip je takový, že:

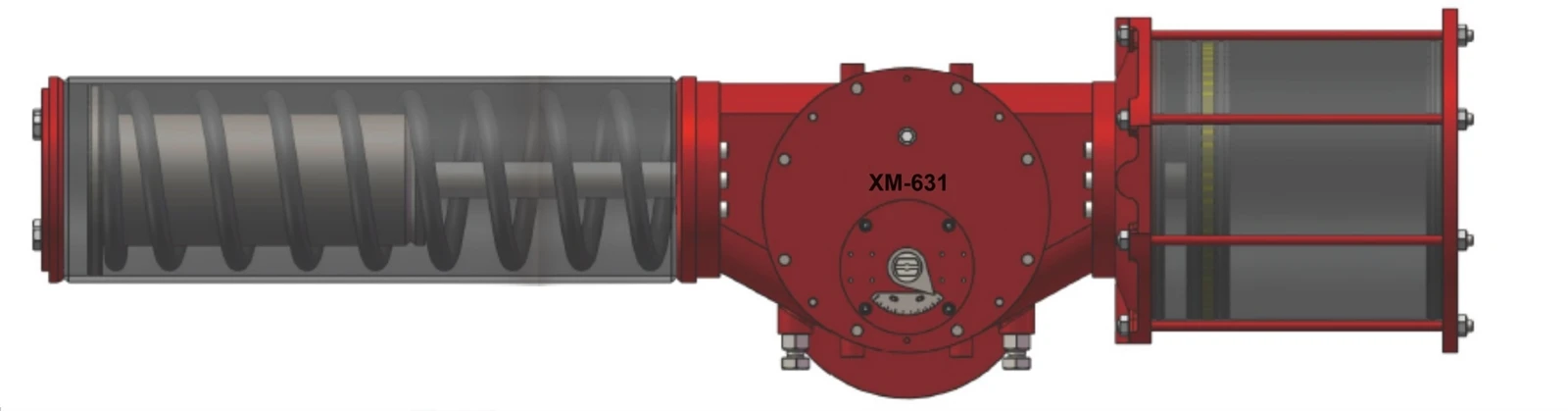

stlačený vzduch vstupuje do komory, aby tlačil píst k lineárnímu pohybu, a převodovými strukturami čepu třmenu a drážky třmenu se lineární pohyb pístu převede na rotační pohyb třmenu a pohání výstupní hřídel do rotace, čímž se dosáhne ovládání ventilu.
