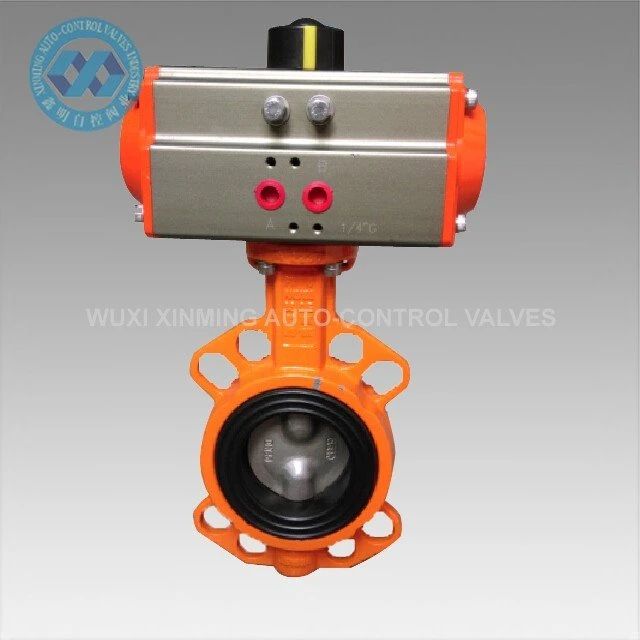

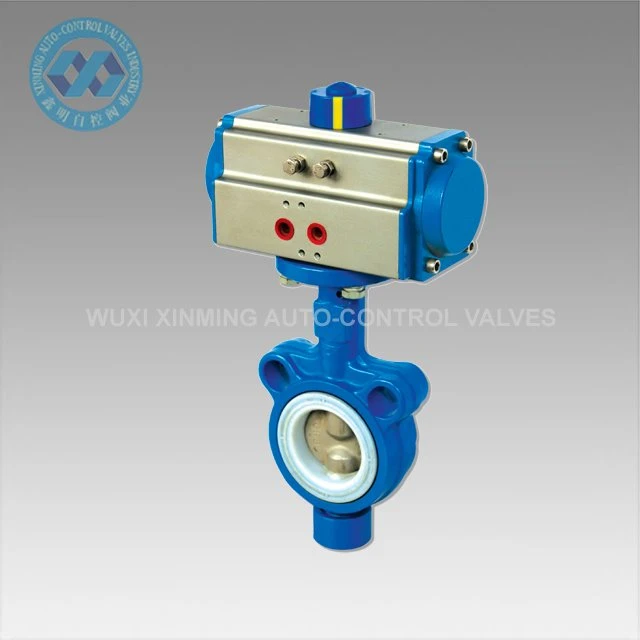

Oplatkový škrticí ventil má jednoduchou konstrukci, malou velikost, nízkou hmotnost, nízkou cenu, pohodlné ovládání a provoz, velkou efektivní cirkulační plochu, rychlé otevírání a zavírání, úsporu práce a dobrý těsnící výkon a má výhody kovového tvrdého těsnění a elastického těsnění.
Automaticky spouštět a zastavovat průtok rychleji než motorem-poháněné ventily, které fungují na stlačený vzduch. Vzduch k pohonu musíte ovládat buď pomocí elektrického řídicího ventilu, který je součástí dodávky, nebo ručního zapínacího/vypínacího ventilu. Ventily nevyžadují pro provoz minimální tlakovou ztrátu mezi vstupem a výstupem.
Pohon je namontován přímo na tělo ventilu, aby se minimalizoval pohyb a snížilo se opotřebení. Vizuální indikátor průtoku na horní straně pohonu ukazuje, zda je ventil otevřený nebo zavřený. Ruční ovládání vám umožňuje ovládat ventil během výpadků proudu.
Podrobnosti o produktu
| Název produktu | Oplatkový motýlový ventil |
| Název značky | XM a OEM jsou také akceptovány |
| Velikost motýlkového ventilu | 25mm-1000mm |
| Osvědčení | CE, ATEX, SIL3, ISO9001:2016 |
| Typ ventilu | Motýl |
| Pro použití s | Voda, olej, vzduch, zemní plyn, pára, pitná voda |
| Materiál těsnění | EPDM pryž, NBR, PTFE, kov-na-kov |
| Specifikace splněny | API 609 |
Technický parametr:

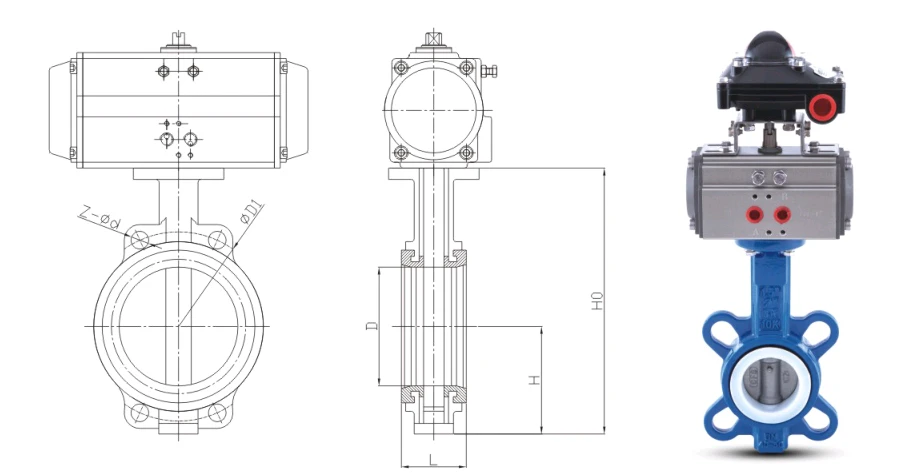

| Jmenovitý průměr | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | palec | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Konstrukce a výroba ventilů | Podle standardu GB/T12238 | ||||||
| Velikost příruby ventilu | Podle standardu GB/T9113, GB/T17241.6 | ||||||
| Konstrukční délka ventilu | Podle standardu GB/T12221 | ||||||
| Kontrola a experiment ventilů | Podle standardu GB/T13927 | ||||||
Vlastnosti produktu:
• Lehký a kompaktní: Hmotnost stejného kalibru je pouze 1/6 šoupátka a instalační prostor je zmenšen o 50 %
• Obousměrné bublinkové{0}}těsnění: Elastické sedlo ventilu EPDM/NBR/VITON/PTFE, nulový únik (ISO 5208 Rate A)
• Nízký kroutící moment: Zjednodušená klapka + samomazná-objímka, snadno ovladatelné ručními, pneumatickými a elektrickými pohony
• Online údržba: Tělo ventilu nezasahuje do potrubí a klapku lze vytáhnout povolením čtyř přírubových šroubů pro demontáž a montáž
• Multifunkční: Lze jej plně otevřít a zavřít a lze jej také přesně přiškrtit v rozsahu 15 stupňů ~75 stupňů
Aplikace produktu:
• Komunální voda: surová voda, čistá voda, splašky, izolace čerpací stanice
• HVAC: centrální klimatizace, dálkové vytápění, cirkulace chladicí vody
• Potraviny a léky: čisticí systém CIP/SIP, volitelně sanitační stupeň FDA 3A
• Chemické a petrochemické: slabé kyseliny a zásady, rozpouštědla, prášek, pneumatické dopravní potrubí
• Energie energie: chladicí věž, kondenzát, hasicí zařízení
Schopnost zásobování
Možnost dodávky: 1000 jednotek za měsíc, Pneumatický škrticí ventil
Balení a doručení
Detail balení:
1) Pokud je velké množství, překližkové pouzdro
2) Pokud jde o malé množství, karton nebo překližková paleta
Přístav odjezdu: Šanghaj, Čína
Dodací lhůta:
|
Množství (jednotky) |
1-50 |
51-1000 |
＞1001 |
|
Odhad. čas (dny) |
Zboží skladem |
30 |
K vyjednávání |
Naše služba
1) Horká linka 7x24 hodin
2) Přísná kontrola kvality
3) Dobrá kvalita za příznivou cenu
4) Vynikající po-servis
5) Online technická podpora
6) Rychlá dodací lhůta
Tipy pro výběr a objednání:
Pokud médium obsahuje částice větší nebo rovné 2 mm, zvolte tvrdé těsnění nebo dvojitou excentrickou strukturu.
Pokud je požadována požární bezpečnost, lze zvolit grafitovou výplň + dlahu SS316L.
Zajistěte elektrické 24 V/220 V, pneumatický dvojčinný/pružinový reset, koncový spínač, kompletní sada polohovadla.
Pokud potřebujete CAD výkresy Wafer Butterfly Valve, 3D modely nebo řešení pro přizpůsobení projektu, kontaktujte: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
O nás:

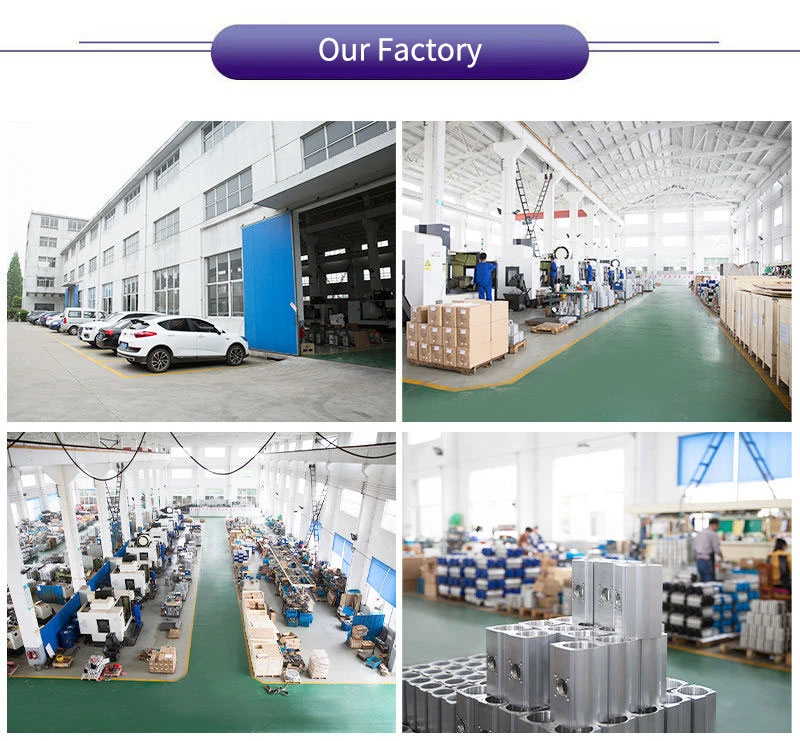

Wuxi Xinming Auto{0}}control Valves Co., Ltd. se specializuje na výrobu pneumatických pohonů řady XM a automatických regulačních ventilů s certifikací ISO9001, které jsou v souladu s normami ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Díky pokročilým schopnostem výzkumu a vývoje a výrobním zařízením slouží naše produkty různým průmyslovým odvětvím, včetně ropných a plynárenských, chemických a elektráren, a ztělesňují náš závazek „Technology First, Quality Excellence“ prostřednictvím inovativních řešení a spolehlivého výkonu.
