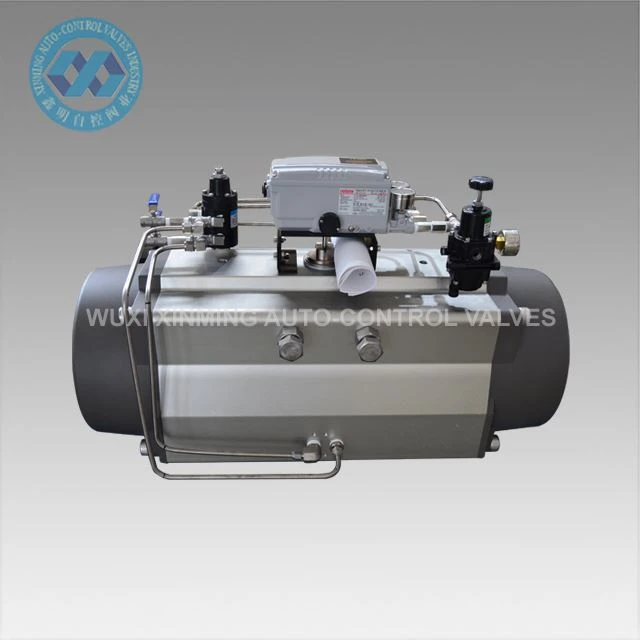

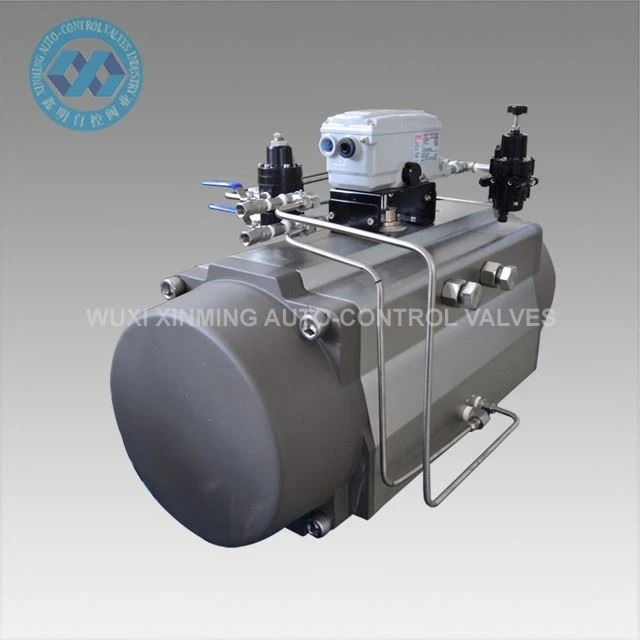

Přehled produktu
Dvojčinný pneumatický pohon s ozubeným hřebenem a pastorkem je navržen pro automatizaci čtvrt{0}}otáčkových kulových ventilů a škrticích ventilů v průmyslových potrubních systémech. Poskytuje spolehlivé pneumatické ovládání pro provoz ventilu 0 až 90 stupňů a je kompatibilní se standardními montážními rozhraními, jako jsou ISO 5211 a NAMUR VDI/VDE 3845.
Je široce používán v systémech průmyslové automatizace, kde je vyžadováno stabilní a standardizované ovládání ventilů.
Technický parametr
| Název produktu | Pneumatický rotační pohon |
| Název značky | XM a OEM je také akceptován |
| Velikost pohonu | 32-400 mm |
| Rotační úhel | 0 stupňů ~ 90 stupňů |
| Rozsah pracovních teplot |
-20 stupňů ~ +80 stupňů (standardní) -40 stupňů ~+80 stupňů (nízká teplota) -15 stupňů ~ 150 stupňů (vysoká teplota) |
| Tlak přívodu vzduchu | 0,2~0,8MPa, 10Mpa max |
| Horní připojení | VDI/VDE3845 NAMUR |
| Spodní připojení | ISO 5211 a DIN 3337 |
| Materiál | Hliníková slitina |
| Struktura | hřeben a pastorek, dvojité hřebenové písty |
| Povrchová úprava těla pohonu | tvrdě eloxovaný |
| Barva koncovky | černá šedá, černá, tmavě modrá, nebesky modrá, červená, oranžová, zelená atd. |
| Osvědčení | CE, ATEX, SIL3, ISO9001:2016 |
XM DVOJČINNÝ PNEUMATICKÝ OTOČNÝ AKTOR TABULKA VÝKONU MOMENTU
|
Model |
Vstupní tlak vzduchu (jednotka: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Výstupní moment tlaku vzduchu (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Vlastnosti
- Dvoučinná konstrukce ozubené tyče a pastorku zajišťuje stabilní ovládání otevírání a zavírání-poháněným vzduchem.
- 0 stupňů – 90 stupňů čtvrtotáčkový-výstup pro kulové ventily a klapky.
- Konstrukce pístu se dvěma hřebeny zlepšuje vyvážení točivého momentu a snižuje mechanické namáhání.
- Tělo z tvrdého eloxovaného hliníku poskytuje odolnost proti korozi v průmyslovém prostředí.
- Montáž NAMUR VDI/VDE 3845 a ISO 5211 pro přímou instalaci bez adaptérů.
- Možnost širokého teplotního rozsahu pro standardní a drsné pracovní podmínky.
- K dispozici přizpůsobení OEM pro požadavky na krouticí moment, velikost a barvu.
- Certifikace CE, ATEX, SIL3, ISO9001 pro použití v průmyslové automatizaci.
Aplikace
- Automatizace kulových ventilů v ropovodech a plynovodech
- Ovládání klapek v úpravnách vody
- Systémy regulace toku chemických procesů
- Řídicí systémy páry a kapalin v elektrárnách
- Linky na výrobu potravin, nápojů a léčiv
- Obecná automatizace průmyslových procesů

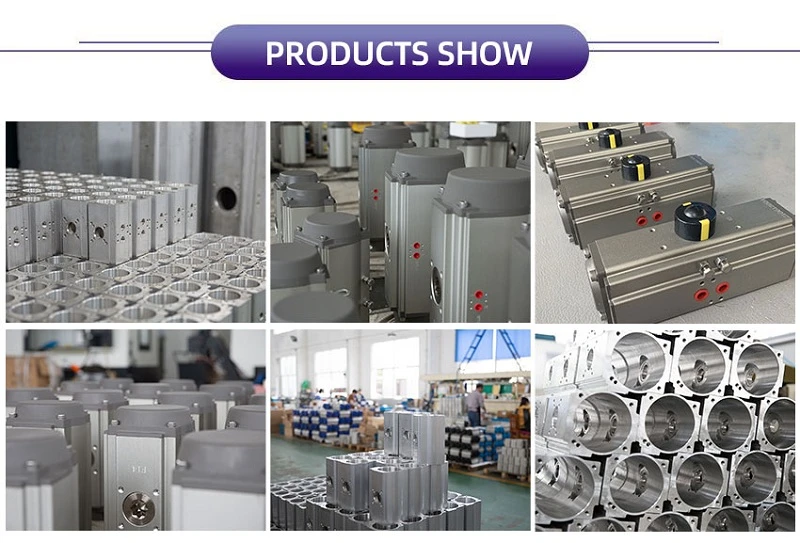

Schopnost zásobování
Možnost dodávky: 10 000 jednotek za měsíc Pneumatický rotační pohon

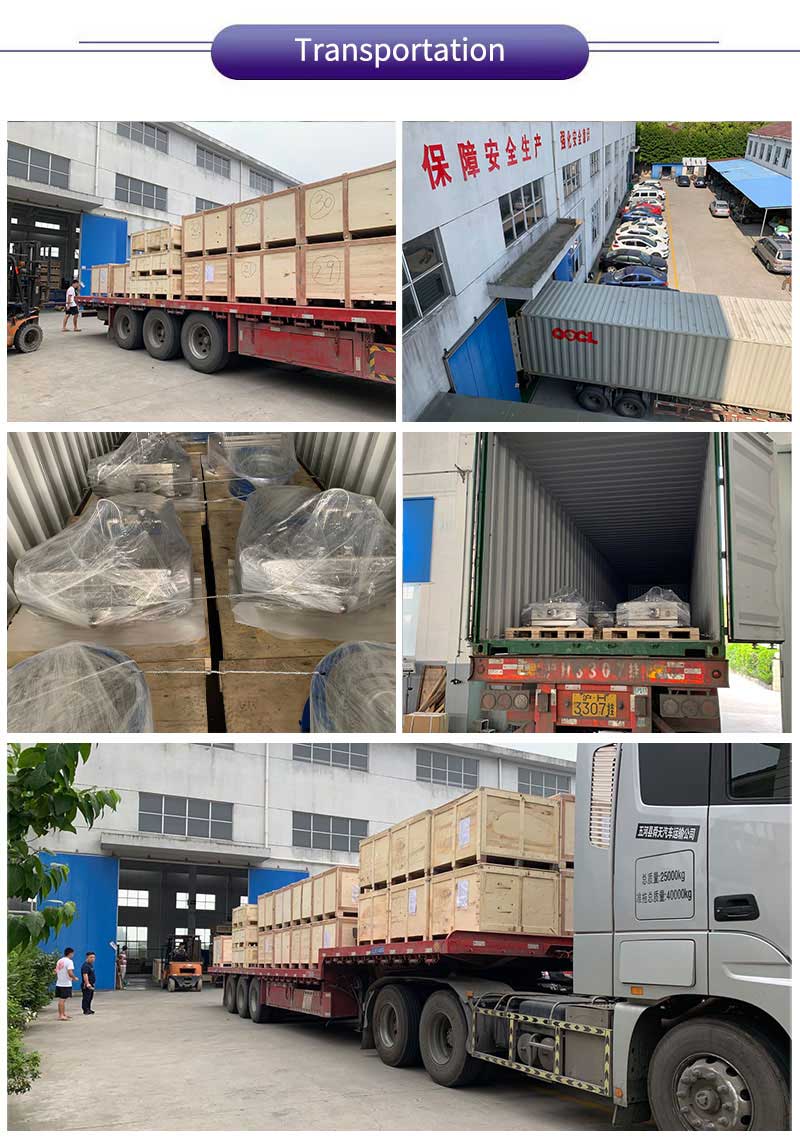

Balení a doručení
Detail balení:
1). samostatný karton s pěnovým obalem uvnitř
2). překližkové pouzdro pro námořní zásilku
3). Překližková paleta pro leteckou přepravu
Přístav odjezdu: Šanghaj, Ningbo atd. Čína
Dodací lhůta:
|
Množství (jednotky) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Odhad. čas (dny) |
Zboží skladem |
7 |
20 |
K vyjednávání |
