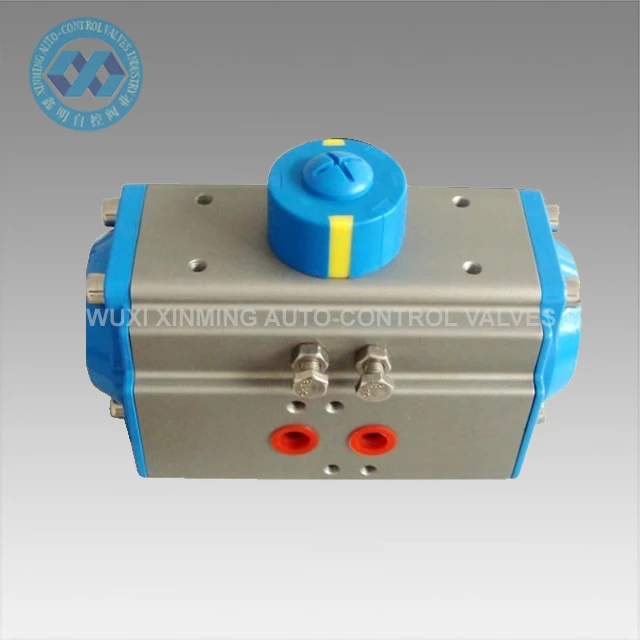

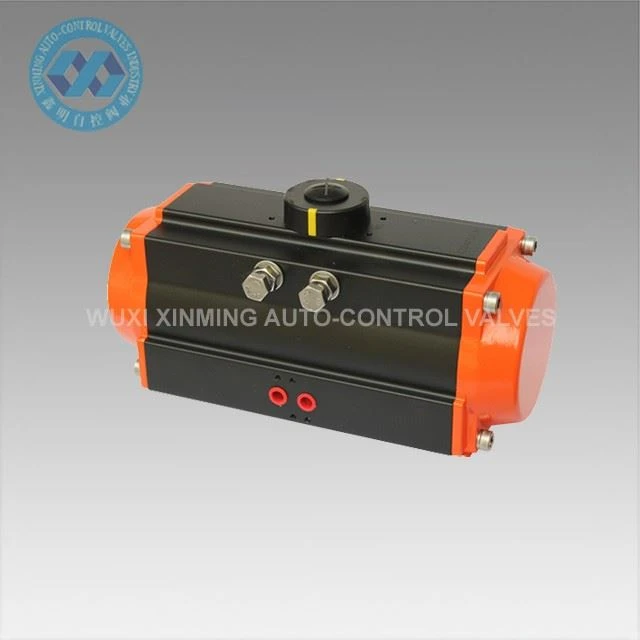

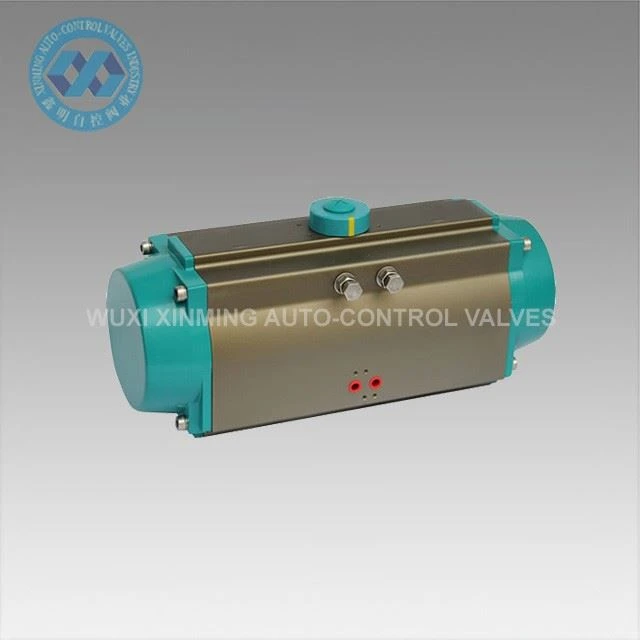

Představení výrobku
Jednočinný pohon pneumatických ventilů je horkým prodejním produktem v roce 2022, který má kompaktní design, dlouhou životnost, vysokou kvalitu, převodovku a ozubený hřeben. Tento produkt se používá pro 90stupňové rotační ventily, jako jsou kulové ventily, škrticí ventily, zátkové ventily atd. Naše společnost klade kvalitu produktu jako první úkol, přijímá nejmodernější výrobní zařízení a technologii, mnohem lepší než továrny na podobné produkty na jak kvalitu produktu, tak výkon.
Technický parametr
Funkce |
1. Dvoupolohový stojan |
2. Integrovaný design |
3. Vysoký výstupní točivý moment |
4. Přesný úhel natočení |
5. Dlouhá životnost |
6. Nerezové spojovací prvky pro dlouhodobou odolnost proti korozi |
7. Rozhraní mezi pístem, pastorkem a tělem je vyrobeno z materiálu s nízkým třením |
Specifikace |
1). Rozsah tlaku: Max. Pracovní tlak 10bar |
2). Tlak vzduchu: 2,5 bar ~ 8 bar |
3). Rozsah nastavení: 90 stupňů ± 5 stupňů |
4). Okolní teplota: -20 ~ plus 90 stupňů C |
5). Typ: Jednočinný (vratná pružina), dvojčinný |
6). Volitelné příslušenství: Solenoidové ventily, omezený spínač, elektrická poloha |
7). Mazání: Všechny pohyblivé části jsou potaženy mazivy prodlužujícími jejich životnost |
8). Životnost: Jeden milionkrát |
Normy |
A. Rozhraní mezi pohonem a ventilem: 4 nebo 8 otvorů pro šrouby podle DIN/ISO |
5211, osa montuje otvor podle DIN 3337 |
B. Rozhraní mezi pohonem a regulačním ventilem: 7100 D/S-7350 D/S podle |
NAMUR nebo VDI/VDE 3845, 7040 D/S-7090 D/S připojení přes adaptérovou desku |
C. Rozhraní mezi pohonem a signální skříňkou: Podle VDI/VDE 3845 |
Úvod |
I. Těleso pohonu |
Chlapecký materiál je slitina oxidu hlinitého. Vnitřní i vnější povrch je ošetřen eloxovanou oxidací a leštěním. Vnější povrch je poniklován, aby bylo zaručeno antikorozní působení servomotoru a minimální tření o písty. |
II. Koncový kryt |
Materiál koncového krytu je tlakově litý hliník Koncový kryt je ošetřen epoxidovým polyesterem tak, aby co nejlépe zaručoval antikorozní vlastnosti. |
III. Hnací hřídel |
Materiál hnací hřídele je středně uhlíková ocel s jemným zpracováním a niklováním, aby písty měly lepší kvalitu v antikorozi, proti tření atd. |
IV. Píst |
Materiál pístu je tlakově litá hliníková slitina. Maximální krouticí moment může být na výstupu, když je pohon ovládán určitým tlakem. |
V. Těsnění pístu |
Pryžové těsnění NBR-70 je použito pro zajištění normálního a spolehlivého výkonu pohonu při normální teplotě. FPM lze také aplikovat dle požadavků klienta. |
VI. Nastavení pojezdu |
Pojezd plus/mínus 5 stupňů lze nastavit pomocí dvou šroubů. |
aplikace
Pneumatické rotační pohony mohou být vhodné pro různé hořlavé, korozivní, provozní, silné magnetické pole, záření, vibrace a korozivní prostředí uvnitř nebo venku, které jsou široce používány v oblasti elektrické energie, petrochemie, metalurgie, ropy, plynu, města, stavebního odvodnění , chemický průmysl, rafinace ropy, hornictví, elektrárny, hutnictví, architektura, lékařství, potravinářství, plynárenství, vědecký výzkum atd.
Naše služba
1) Horká linka 7x24 hodin
2) Přísná kontrola kvality
3) Dobrá kvalita za příznivou cenu
4) Vynikající pozáruční servis
5) Online technická podpora
6) Rychlá dodací lhůta
