Představení produktu

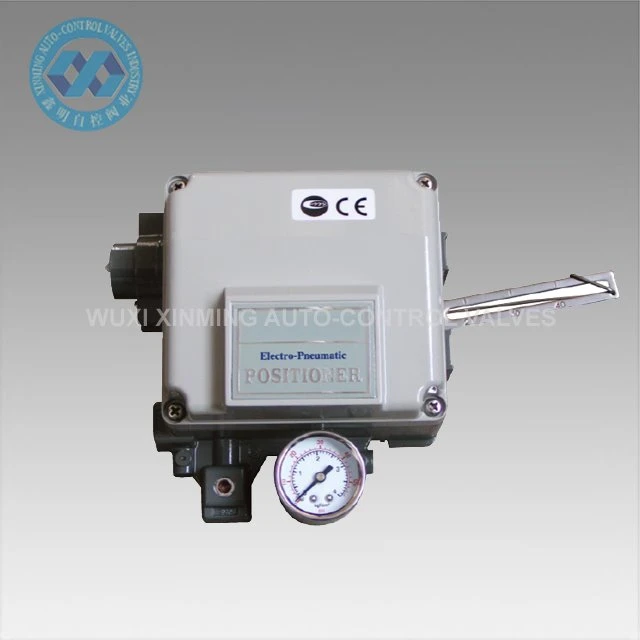

YT1000 Valve Positioner se používá s pneumatickým regulačním ventilem k vytvoření uzavřené smyčky regulační smyčky. Signál stejnosměrného proudu vydávaný řídicím systémem se převádí na signál plynu, který pohání regulační ventil pro řízení činnosti regulačního ventilu. Současně se provádí zpětná vazba podle stupně otevření regulačního ventilu, takže poloha ventilu může být správně umístěna podle řídicího signálu vydávaného systémem. Elektrický polohovadlo lze použít pro jednočinné (pružinový typ) a dvoučinné pneumatické pohony.
Instalace elektropneumatických polohovadel ventilů: Tato řada je seřizovacího typu a je určena pro dvojčinné nebo jednočinné pohony se vstupními a výstupními signály zpětné vazby 4-20 mA. Pneumatický pohon je vybaven elektropneumatickým polohovadlem ventilu a konzolou, spojující zpětnovazební páku přes drážku NAMUR pastorku, která je upevněna 4 šrouby. Potrubí zdroje vzduchu může být připojeno k realizaci regulace nastavení.
Technické parametry
Elektricko-pneumatický polohovač ventilů řady 1000 se používá s pneumatickým regulačním ventilem k vytvoření uzavřené smyčky regulačního obvodu. Signál stejnosměrného proudu vydávaný řídicím systémem se převádí na signál plynu, který pohání regulační ventil a řídí činnost regulačního ventilu. ,Zpětná vazba se provádí podle stupně otevření regulačního ventilu, takže polohu ventilu lze správně umístit podle řídicího signálu vydávaného systémem. Elektrický polohovač lze použít pro jednočinný (pružinový typ) i dvojčinný pneumatických pohonů. Instalace elektropneumatických polohovadel ventilů: Tato řada je seřizovacího typu a je určena pro dvoučinné nebo jednočinné pohony se vstupními a výstupními 4-20 signály zpětné vazby mAfeedback. Pneumatický pohon je vybaven elektropneumatickým polohovadlem ventilu a držákem ,propojení zpětnovazební páky skrz drážku NAMUR pastorku, která je upevněna 4 šrouby. Pro realizaci ovládání seřízení lze připojit potrubí zdroje vzduchu.

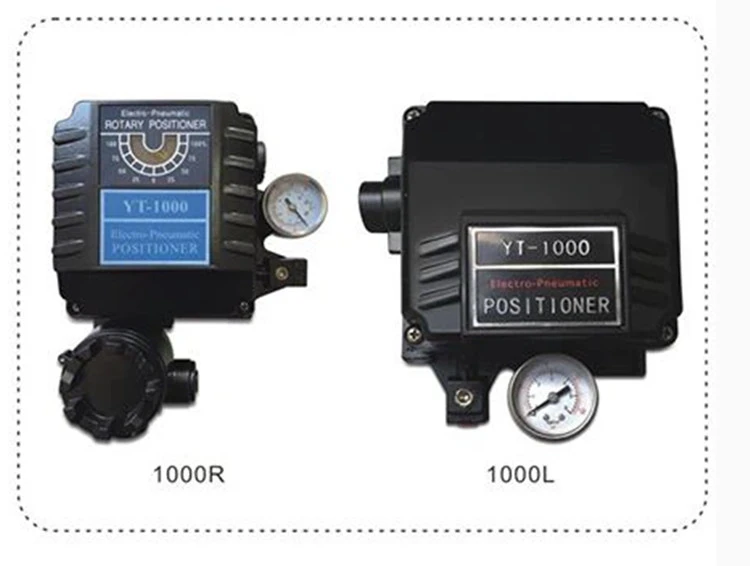

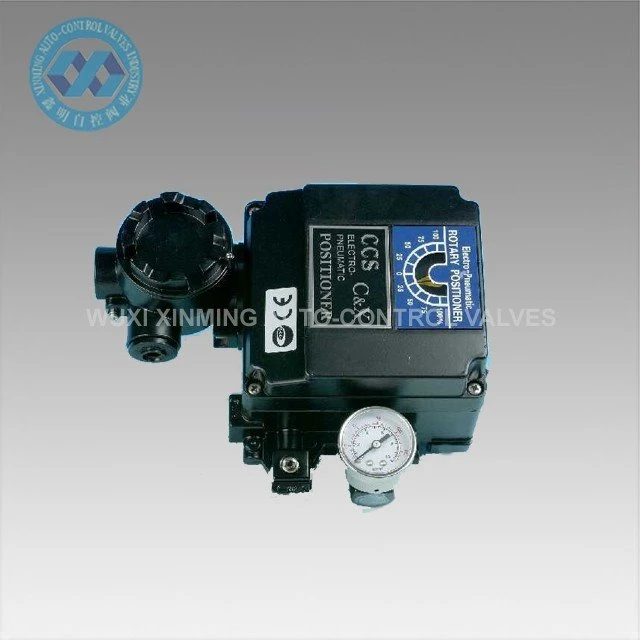

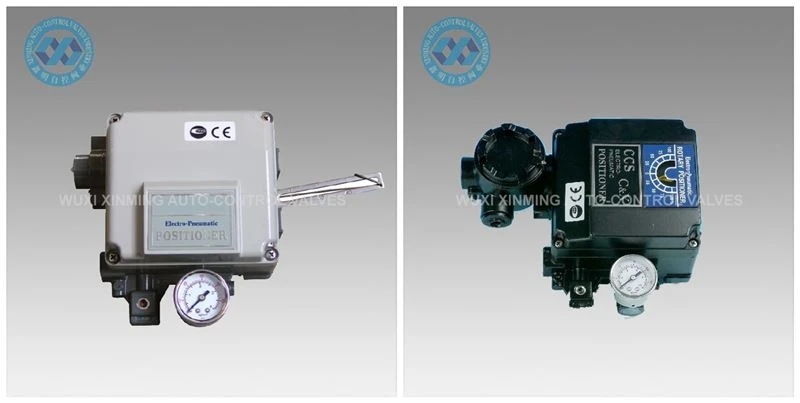

Položka | Modelka | 1000L (lineární typ) | 1000R (rotační typ) |
Jednohra Dvojí působení | |||
Vstupní signál, odpor | 4~20Ma.dc 250Ω±15Ω | ||
Tlak přívodu plynu | 1,4~7kgf/cm²（20 ~ 100 psi） | ||
Mrtvice | 10~105 mm | 0-90stupeň | |
Elektrické rozhraní | PT(NPT)1/2 | ||
Třída odolná proti výbuchu | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Úroveň ochrany | IP66 | ||
Teplota okolí | -20stupeň~70stupeňOpakovatelnost ±0.5% | ||
Lineární | ±1%F.S ±2% F.S ±2% F.S | ||
Hystereze | ±1%F.S Citlivost±0.2%F.S ±0.5% F.S | ||
Spotřeba energie vzduchu | 3LPM (sup=1,4kgf/cm²,20 psi) | ||
Tok | 80 LPM (sup=1,4 kgf/cm²,20 psi) | ||
Materiál | Odlévaný hliník | ||
Hmotnost | 2,7 kg ~ 2,8 kg | ||
Modelka | 1000L/R |
Typy | L: Lineární typ, R: Rotační typ |
Forma akce | S: Jednočinné, D: Dvojité |
Forma odolná proti výbuchu | M: odolný proti výbuchu Exd II BT4 Exd II BT6, I: Jiskrově bezpečný Exia II CT6,n: Normální |
Páčka zpětné vazby | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40 mm; 2,40-70 mm |
Otvor | 90,90~180,180 |
Typ rozhraní | PT,NPT |
Volba | 0,+ PTM, +L/S |
představení společnosti
Od roku 2007 založila společnost WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Vyrábíme hlavně pneumatický pohon, pneumatický kulový ventil, pneumatický škrticí ventil, pneumatický / elektrický regulační ventil atd.
Naše společnost má moderní zpracovatelské zařízení a sofistikované testovací zařízení. Naše zpracovatelská zařízení zahrnují soustruhy, frézky, vyvrtávačky, hoblíky, vrtačky, CNC soustruhy, CNC obráběcí centra a další zařízení. Celkem se jedná o 30 sad, z toho je 5 sad importovaných vertikálních obráběcích center a několik sad pokročilých CNC soustruhů.
FAQ
Q 1: Kapacita platebních podmínek?
A 1: T/T, L/C, Western Union.
Otázka 2: Obchodní podmínky?
A 2: V souladu s Incoterms 2010, obvykle s EXW, FOB shanghai, CFR, CIF a DDU.
Q 3: Platnost nabídky?
A 3: Do 30 dnů.
Q 4: Způsoby přepravy?
A 4: Po moři, letecky, expresně nebo po železnici.
Otázka 5: Záruka?
A 5: Jednoletá záruka kvality zdarma a doživotní placená služba.
Otázka 6: Instalace a školení?
A 6: normální video návod pro instalaci. V případě potřeby poskytujeme placené zámořské inženýrské služby.
