Popisy produktu od dodavatele

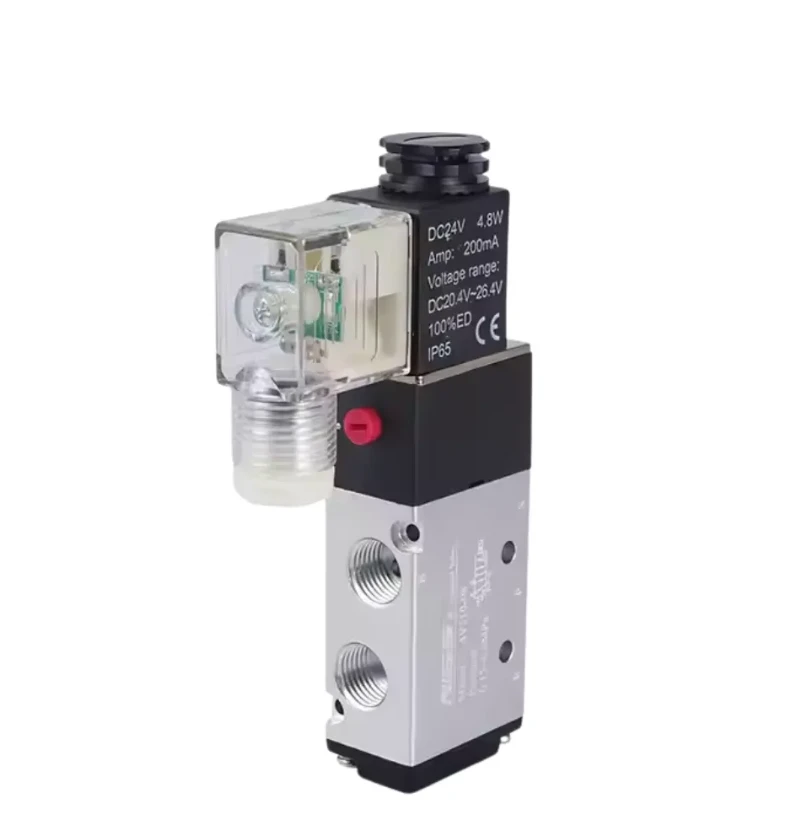

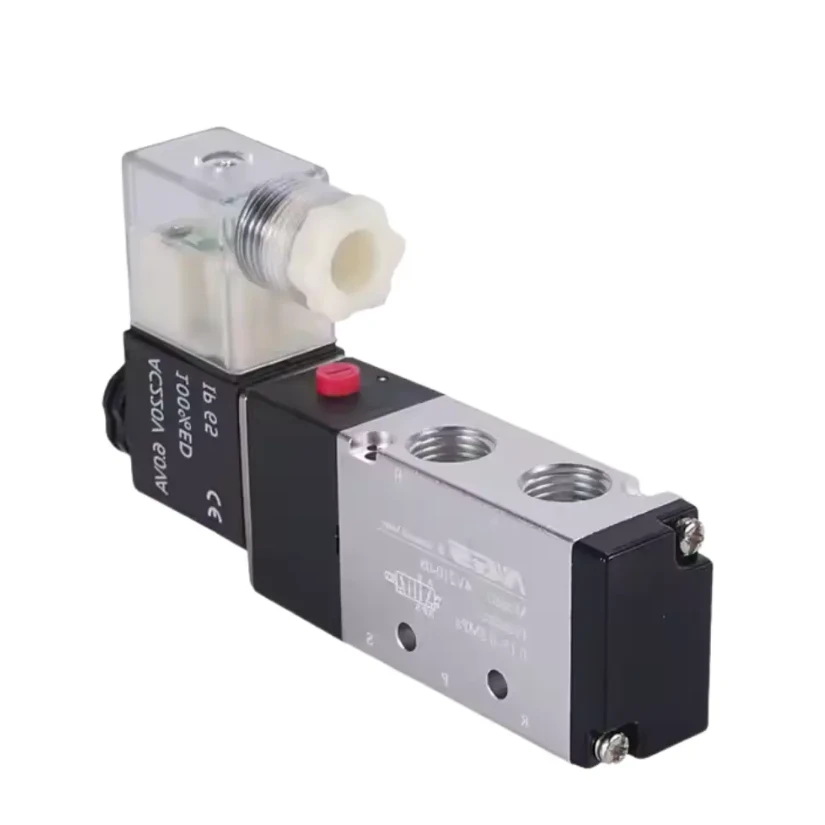

Solenoidní ventil je jádrovým ovládacím prvkem pneumatického systému, který řídí směr průtoku a on-off stlačeného vzduchu elektrickým signálem, aby řídil lineární nebo rotující pohyb pneumatického ovladače (jako je válec a ventil). Jeho podstatou je „elektronický řídicí spínač“ pneumatického ovladače, který si uvědomí přesné řízení akcí automatizačního systému.
Kooperativní pracovní princip
Kontrolní odkaz:
PLC/regulátor → Elektrický signál solenoidového ventilu → Přepínání komprimovaného vzduchového kanálu → Pneumatický pohon (zapnuto/vypnuto/nastavení).
Typický proces:
Solenoidní ventil získává napájení, přepne plynnou cestu a stlačený vzduch vstupuje do komory ovladače;
Tlak tlačí píst/membránu, což vede k mechanickému posunu;
Po výpočtu napájení je resetován solenoidový ventil, plyn je vypouštěn a ovladač se vrací do počáteční polohy (vrácení jara nebo zpětného přívodu plynu).
Konstrukce struktury jádra
Sekce solenoidního ventilu
Typ těla ventilu:
Dvoupolohový tee (2/3): Ovládejte jednokolní herecký válec (jediný příjem + výfuk).
Dvoupoložení pěticestné (2/5): Ovládejte dvojité herecké válce (dvojitý příjem + dvojitý výfuk).
Režim jízdy:
Přímá akce: Přímý pohon s malým tokem (rychlá odezva, vhodná pro vysokofrekvenční provoz).
Pilotně provozovaný: Přepínání tlaku na vzduch (velký průtok, scénáře s vysokým tlakem).
Zvláštní design:
Cíly odolné proti výbuchu (certifikované ATEX) pro hořlavé prostředí;
Nízká spotřeba energie (0. 5W ~ 1W) pro prodloužení životnosti baterie;
Ruční nouzové tlačítko (může být nuceno změnit cestu plynu v případě selhání napájení).
Shodnocení s ovladačem
Standard rozhraní: splňuje specifikace ISO 15407 nebo NFPA, aby bylo zajištěno rychlé připojení plynu.
Porovnávání toku: Hodnota CV ventilu musí splňovat požadavky na rychlost pohonu.
Body výběru a údržby
Klíč k výběru
Typ ovladače: jediné herectví (požadováno vrácení jara) nebo dvojité herectví (ovládání dvojité plynové cesty);
Provozní frekvence: Vyberte přímý herecký solenoidový ventil ve vysokofrekvenčních scénách;
Požadavky na životní prostředí: odolnost proti výbuchu, antikoróze, přizpůsobivost teploty (-30 stupeň ~ 80 stupňů);
Požadavky na úsporu energie: nízká spotřeba energie nebo držení pulsu za účelem snížení spotřeby energie.
Společné chyby a řešení
Popálení cívky: Zkontrolujte stabilitu napětí, abyste se vyhnuli přetížení;
Stupeck zaseknutí: Pravidelně vyčistěte zdroj vzduchu (přidejte filtr), použijte suchý vzduch;
Únik vzduchu: Vyměňte těsnicí kroužek (materiál NBR/FKM), zkontrolujte opotřebení těla ventilu.
Návrh údržby
Měsíční kontrola citlivosti na odezvu solenoidního ventilu;
Čtvrtletní čisticí plyn přes filtr;
Vyměňte zranitelná těsnění ročně.
