Kooperativní pracovní princip
Kontrolní odkaz:
PLC/regulátor → Elektrický signál solenoidového ventilu → Přepínání komprimovaného vzduchového kanálu → Pneumatický pohon (zapnuto/vypnuto/upravit).
Typický proces:
Solenoidní ventil získává napájení, přepne plynnou cestu a stlačený vzduch vstupuje do komory ovladače;
Tlak tlačí píst/membránu, což vede k mechanickému posunu;
Po výpočtu napájení je resetován solenoidový ventil, plyn je vypouštěn a ovladač se vrací do počáteční polohy (vrácení jara nebo zpětného přívodu plynu).
Konstrukce struktury jádra

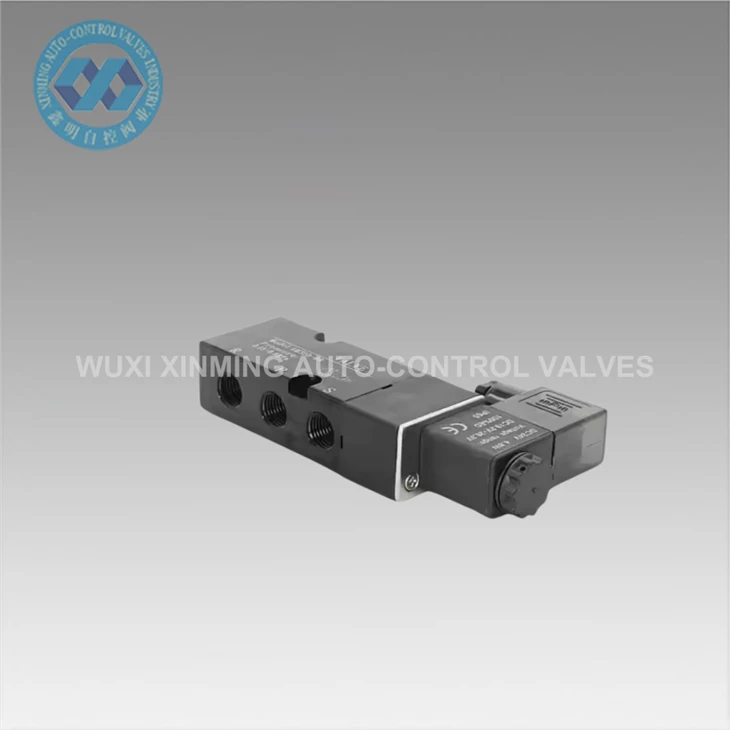

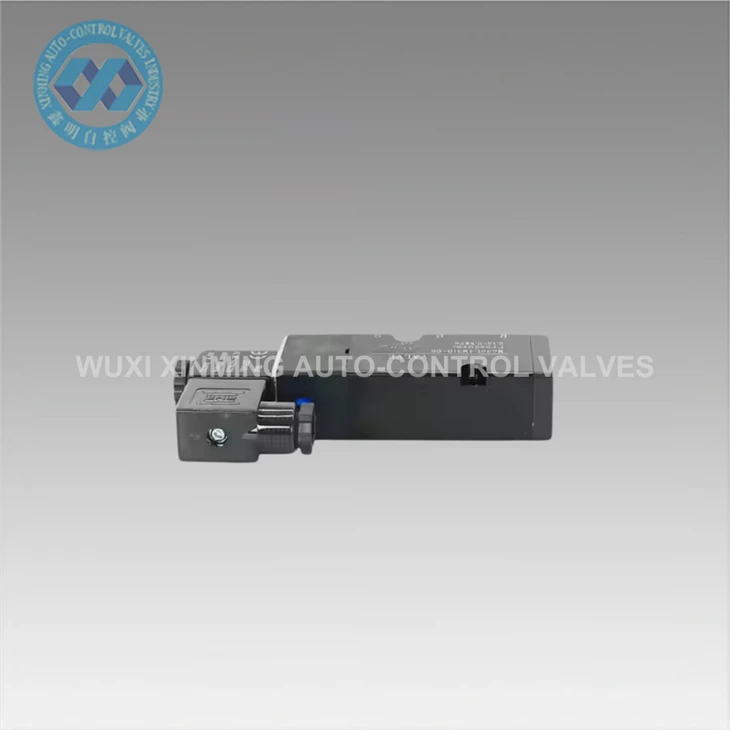

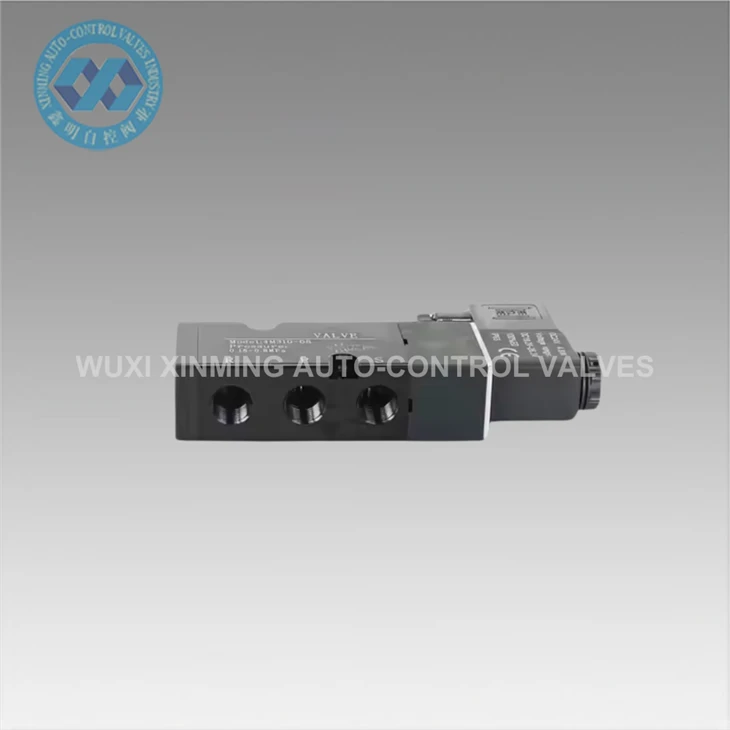

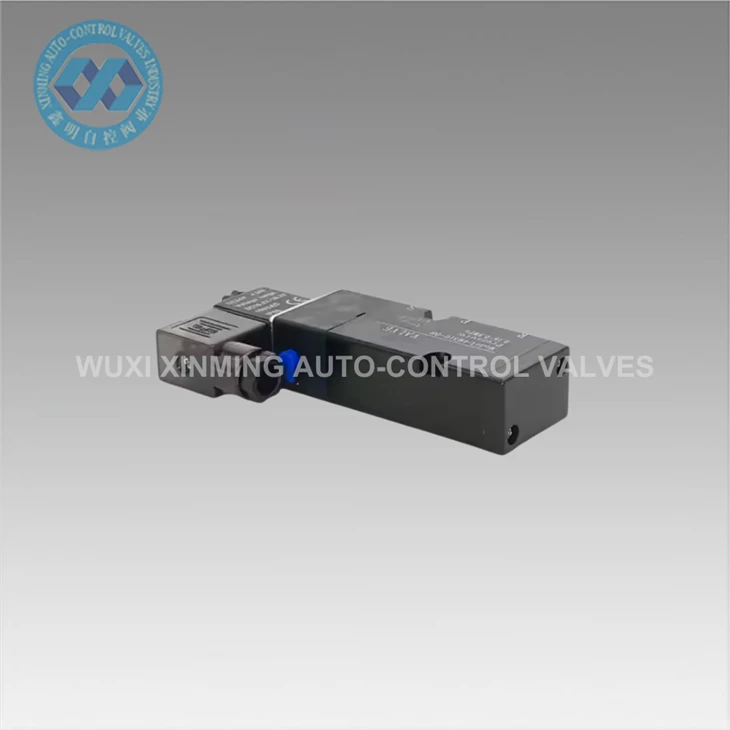

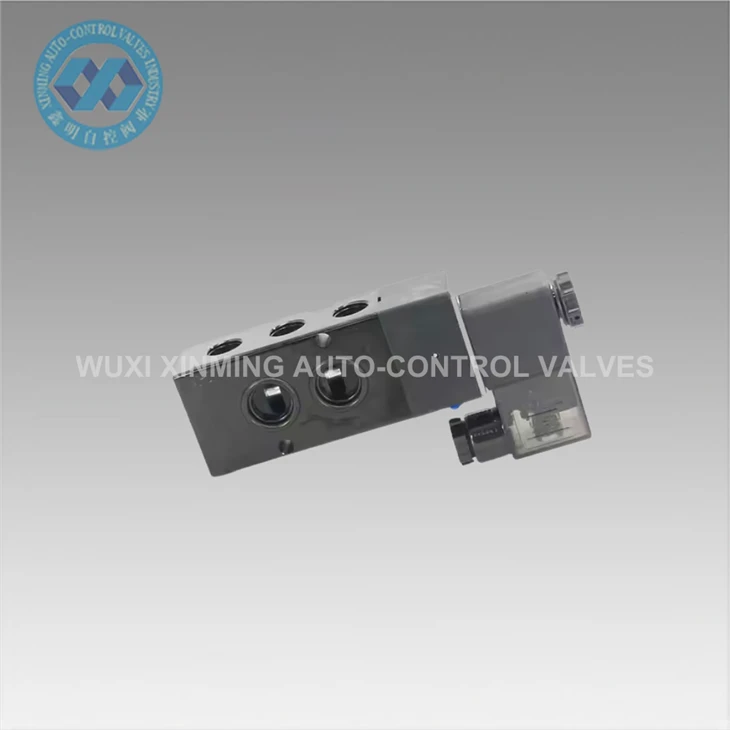

Sekce solenoidního ventilu
Typ těla ventilu:
Dvoupolohový tee (2/3): Ovládejte jednokolní herecký válec (jediný příjem + výfuk).
Dvoupoložení pěticestné (2/5): Ovládejte dvojité herecké válce (dvojitý příjem + dvojitý výfuk).
Režim jízdy:
Přímá akce: Přímý pohon s malým tokem (rychlá odezva, vhodná pro vysokofrekvenční provoz).
Pilotně provozovaný: Přepínání s asistovaným tlakem vzduchu (velký průtok, scénáře s vysokým tlakem).
Zvláštní design:
Cíly odolné proti výbuchu (certifikované ATEX) pro hořlavé prostředí;
Nízká spotřeba energie (0. 5W ~ 1W) pro prodloužení životnosti baterie;
Ruční nouzové tlačítko (může být nuceno změnit cestu plynu v případě selhání napájení).
Shodnocení s ovladačem
Standard rozhraní: splňuje specifikace ISO 15407 nebo NFPA, aby bylo zajištěno rychlé připojení plynu.
Porovnávání toku: Hodnota CV ventilu musí splňovat požadavky na rychlost pohonu.

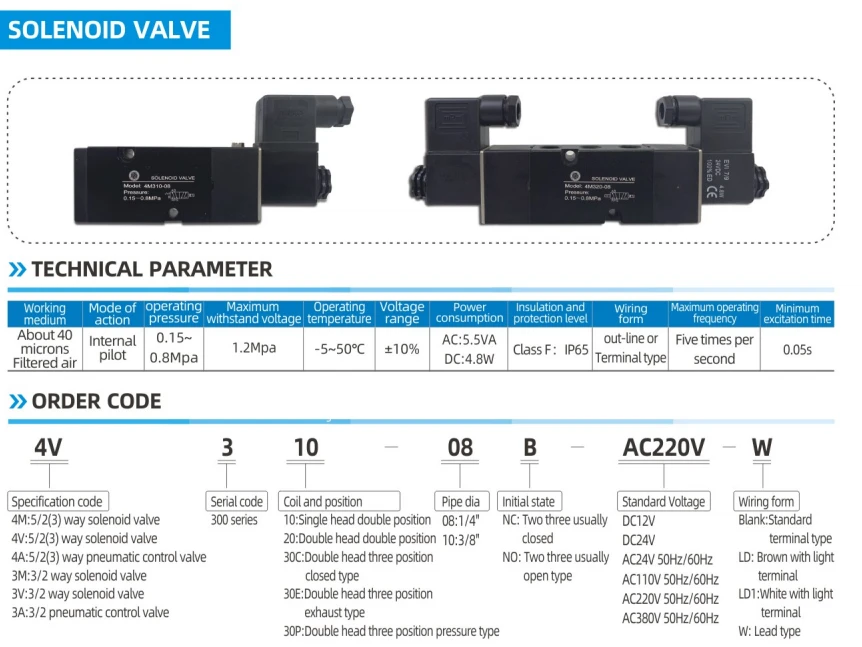

Klíčové parametry výkonu
Kompatibilita napětí: DC 24V (běžně se používá v průmyslu), AC 220V (scénář s vysokým výkonem).
Doba odezvy: Méně nebo rovná 50 ms (vysokorychlostní ventil může dosáhnout 10 ms, což ovlivňuje frekvenci ovladače).
Rozsah pracovního tlaku: {{0}}. 2 ~ 1,0MPA (obecný typ), vysokotlaký ventil podporuje 10MPA.
Třída ochrany: IP65 (prachotěsná a vodotěsná) vhodná pro drsné pracovní podmínky.
Životnost cyklu: Větší nebo rovna 10 milionůkrát (průmyslový design s vysokou spolehlivostí).
Typické scénáře aplikací
Automatické ovládání ventilu:
Dálkové otevírání a uzavření kuličkového ventilu potrubí;
Přesná kontrola průtoku regulačních ventilů v chemických rostlinách.
Mechanická akční jednotka:
Ukončení válce automatické výrobní linky;
Materiál tlačení a umístění obalů.
Systém pro vzájemné zabezpečení:
Rychle odřízl přívod vzduchu během nouzového vypnutí (ESD);
Pneumatické nouzové uzavření požárního ventilu.
