Přehled produktu

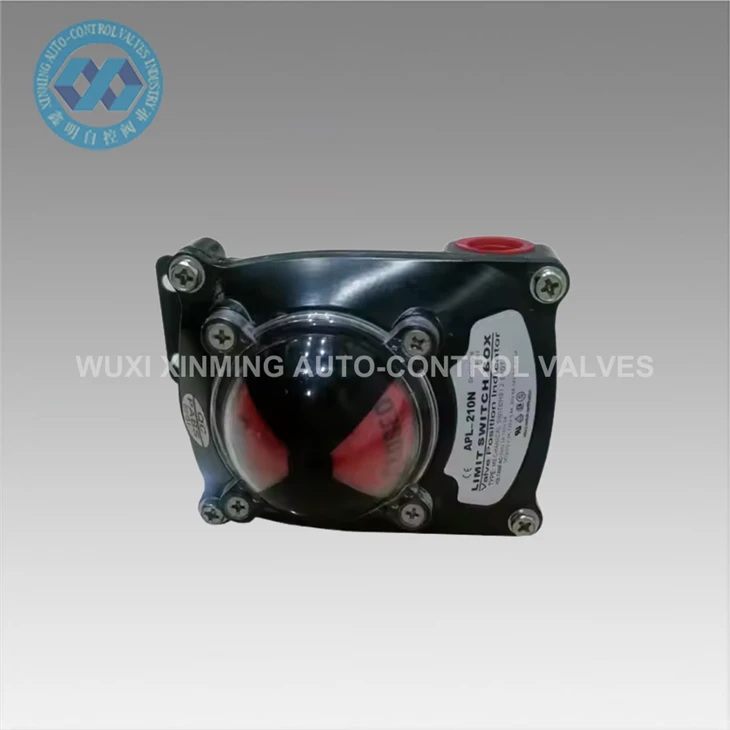

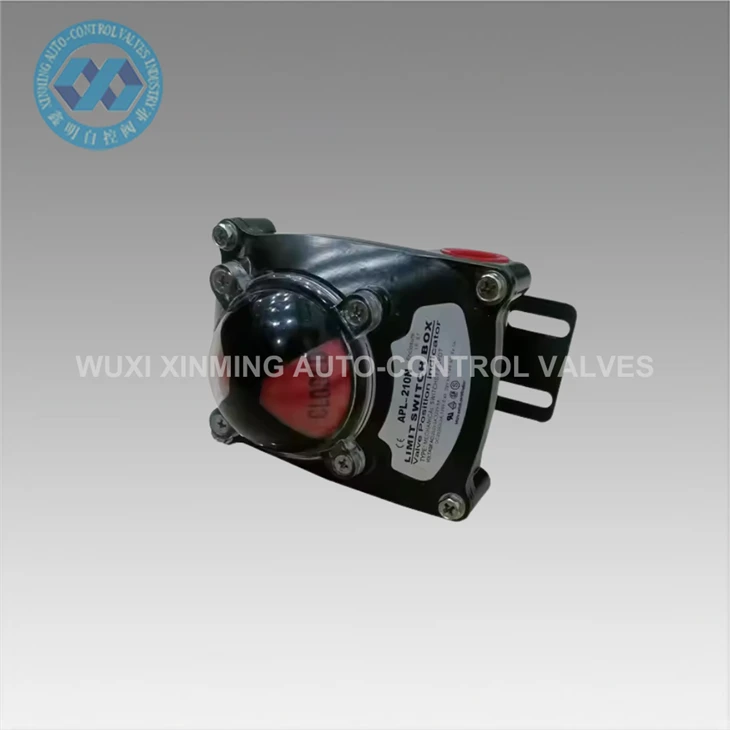

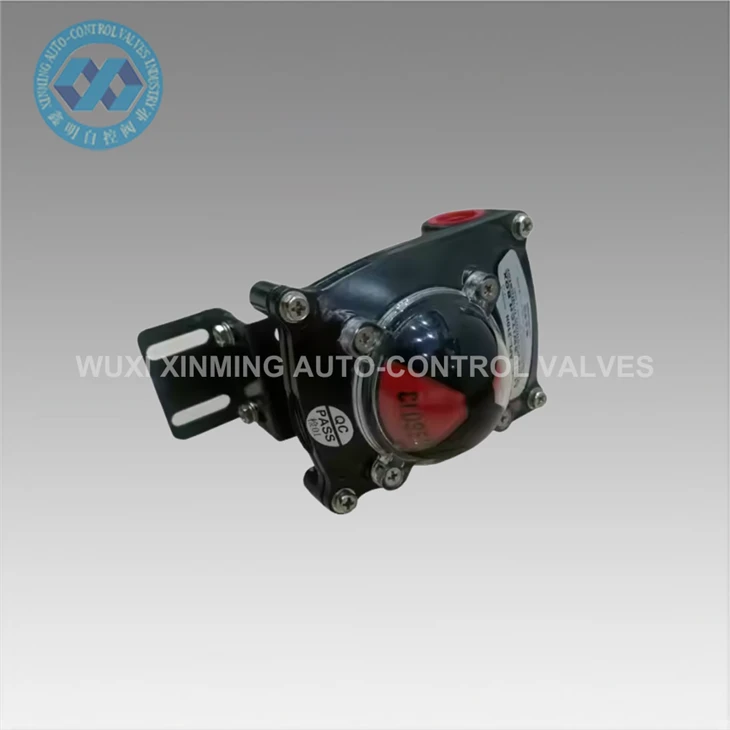

Mechanická koncová spínací skříňka APL-210N je navržena pro přesnou indikaci polohy ventilu a zpětnou vazbu v systémech průmyslové automatizace. Široce se používá u pneumatických rotačních pohonů a čtvrtotáčkových ventilů, jako jsou kulové ventily a klapky, pro poskytování spolehlivých signálů o stavu otevření/zavření do řídicích systémů.
Tato skříňka koncového spínače převádí mechanické otáčení dříku ventilu na elektrické spínací signály prostřednictvím vnitřního vačkového mechanismu, což zajišťuje přesné sledování polohy během automatického provozu ventilu. Jedná se o základní součást ve zpracovatelském průmyslu, kde je pro bezpečné a stabilní řízení systému vyžadována-zpětná vazba stavu ventilu v reálném čase.
Pracovní princip
APL-210N se instaluje na horní část pneumatického pohonu a je mechanicky spojen s dříkem ventilu. Když se ventil otáčí mezi 0° a 90°, vačka uvnitř spínací skříňky se otáčí odpovídajícím způsobem a spouští vnitřní mechanické spínače.

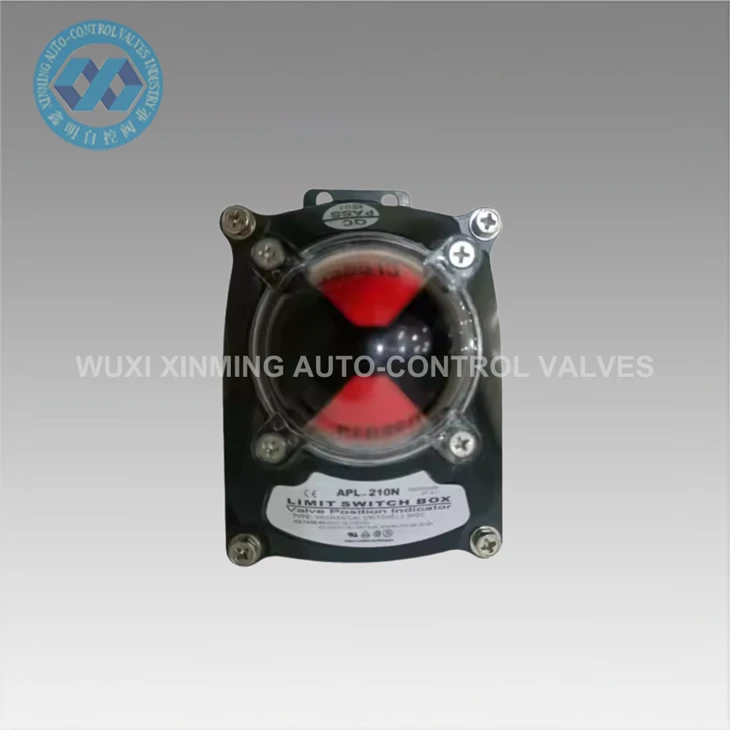

Tyto spínače vysílají signály ON/OFF do PLC nebo řídicích systémů, které indikují, zda je ventil v plně otevřené nebo plně uzavřené poloze. Vizuální indikátor na horním krytu poskytuje jasné potvrzení na místě bez otevření zařízení.
Technické specifikace
| Model | APL-210N |
| Typ produktu | Mechanická koncová spínací skříňka |
| Aplikace | Indikace polohy ventilu |
| Kompatibilní ventily | Kulový ventil, škrticí ventil |
| Rozsah otáčení | 0 stupňů – 90 stupňů |
| Materiál bydlení | Hliníková slitina |
| Třída ochrany | IP67 |
| Standardní montáž | NAMUR |
| Typ signálu | Mechanický vypínač ON/OFF |
| Instalace | Namontovaný pneumatický otočný pohon |
Aplikace
Koncový spínač APL-210N je široce používán v průmyslových automatizačních systémech vyžadujících zpětnou vazbu polohy ventilu:
- Řídicí systémy ventilů ropovodů a plynovodů
- Zařízení na úpravu vody a odpadních vod
- Chemické zpracovatelské závody
- Systémy výroby energie
- Linky pro automatizaci průmyslových procesů
- HVAC a obecné systémy řízení průtoku
V typickém provozu je instalován na pneumatickém pohonu pohánějícím škrticí klapku, kde nepřetržitě hlásí stav otevření/zavření ventilu zpět do velínu pro bezpečné monitorování procesu.
