základní struktura
Elektrická konverzní modul
I/P Converter: proudový signál je lineárně převeden na tlakový signál (jako je analogový pozice).
Mikroprocesor: jádro inteligentního lokátoru, integrované zpracování algoritmů, funkce autodiagnostiky.
Modul pneumatického zesilovače
Pneumatické relé: zesiluje signál tlaku vzduchu, aby zajistil dostatečný tah pro pohon velkých ventilů.
Mechanismus zpětné vazby
Mechanická spojovací tyč: spojuje stonek s polohovačem pro přenos signálu posunu.
Senzory bez kontaktu: jako jsou senzory neochoty, snižují mechanické opotřebení.
Rozhraní interakce s lidským strojem
Displej LCD: Otevření ventilu zobrazení, kód poruchy atd.
Tlačítko Provoz: Používá se pro lokální kalibraci nebo nastavení parametrů.

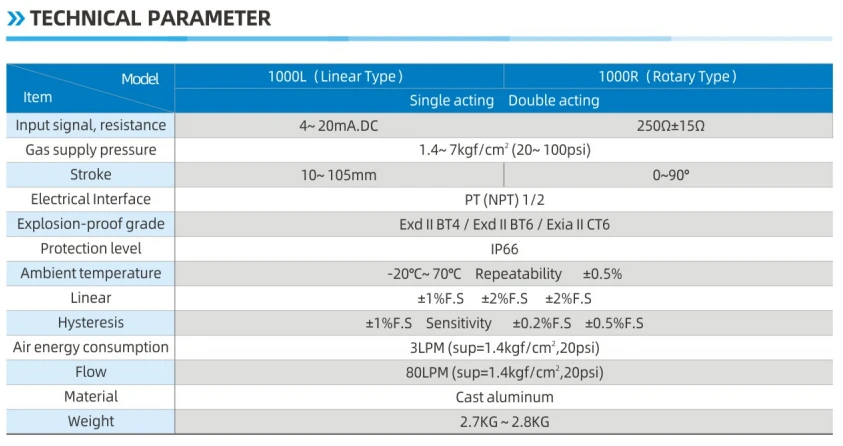

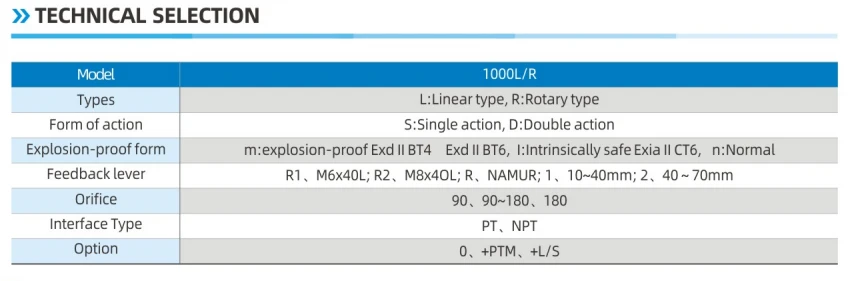

Výběrové body
Srovnání signálu
Typ vstupního signálu: 4-20 MA, 0-10 V, protokol Fieldbus.
Výstupní tlak zdroje vzduchu: Obvykle 0. 14-0. 7MPA, musí odpovídat potřebám ovladače.
Charakteristika ventilu
Požadavky na tah: Podle velikosti ventilu (například DN300 nebo více potřebuje polohovače s vysokým tahem).
Typ zdvihu: Přímý tah (jako je ventil glóbus) vs. úhel zdvihu (jako je kulový ventil, motýlový ventil).
Zvláštní potřeby
Požadavky na odolnost proti výbuchu: Pro petrochemický průmysl je nutná certifikace ATEX nebo IECEX.
Úroveň ochrany: IP67 nebo vyšší pro venkovní aplikace.
Rozdělený design: Tělo ventilu s vysokým teplotou musí být odděleno od polohovacího těla.
Typické scénáře aplikací
Tlak z rafinérie oleje redukující ventil: Rychle reagujte na kolísání tlaku, aby se zabránilo přetlaku.
Vstupní ovládání turbíny elektrárny: Přesná kontrola průtoku páry tak, aby odpovídala zatížení.
Aseptické ventily pro farmaceutický průmysl: Splňte požadavky GMP pro čistotu a přesnost.
Regulace průtoku vody: Přizpůsobte se velkému průtoku, střední viskozitě.
